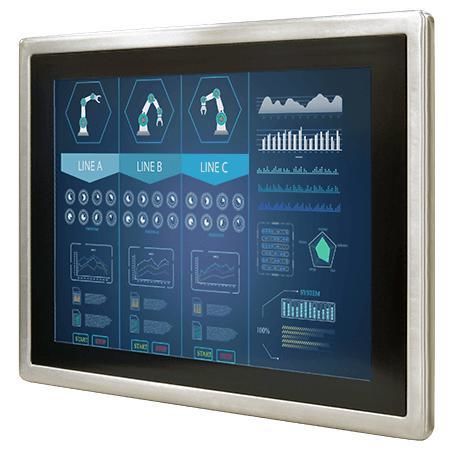

LCD-Monitor R15L600-65EX

mit PCAP-Touchscreenmit resistivem 5-Draht-Touchscreenfür Seewasseranwendungen

Überblick
Das Winmate R15L600-65EX ist ein Display für Gefahrenbereiche, entwickelt für ATEX Zone 2 / IECEx und Class I Division 2. Das 15-Zoll Gerät im Edelstahlgehäuse mit IP65-Schutz bietet explosionsgeschützte Touch-Optionen und ist geeignet für Prozessvisualisierung, Ferndatenerfassung und Steuerung in Öl & Gas, Chemie und Offshore-Anwendungen.

Hauptmerkmale

• Zertifiziert für Class I, Division 2 und ATEX Zone 2
• 15,0" LCD, 1024 x 768 (XGA)
• Helligkeit 550 Nits (Standard); optional 1000 Nits
• Explosionsgeschützter 5‑Draht Resistiv-Touch (bonded); optionale PCAP Multitouch
• Edelstahlgehäuse, Frontschutz IP65, wasserdichte M12 I/O-Anschlüsse

Zertifizierungen & Konformität

• ATEX II 3G Ex ic nA IIC T4 Gc
• IECEx Ex nA IIC T4 Gc
• Class I, Div.2 Groups A,B,C,D T4
• CE, FCC; UL 60950-1; EN 62368-1
• Erfüllung der EN/IEC 60079 Normen und ANSI/ISA-12.12.01

Robustes und wasserdichtes Design
Das Gerät verfügt über ein Edelstahlgehäuse, lüfterlose Kühlung und Frontschutz IP65 bei bestimmungsgemäßer Installation. M12-Steckverbinder sorgen für dichte Verbindungen in nassen, staubigen oder korrosiven Umgebungen.

Montage & Installation
Unterstützt VESA 100 x 100 mm Montage sowie Rückseiten- oder Panel-Einbau. Ausgelegt für wartungsarmen Betrieb; optionale MIL-STD-Prüfungen für Stoß und Vibration möglich.

Typische Anwendungen

• Öl- & Gasplattformen und Raffinerien
• Chemische Verarbeitungsanlagen
• Offshore-Installationen und FPSO
• Industrielle Prozesssteuerung und OEM-Integrationen
• Hygienische Lebensmittelumgebungen mit Edelstahlgehäusen

Schnittstellen & Zubehör
Standard-M12-Anschlüsse für Touch (USB over M12), RS232 Fernsteuerung und VGA-Eingang. Bedienelemente: Power, Adjust up/down, ESC, OK. Zubehör: AC/DC-Netzteil mit M12 Connector, M12-Kabel, Netzkabel, Handbuch, VESA-Schrauben.

Technische Daten (Auswahl)

• Modell: R15L600-65EX
• Marke: Winmate
• Displaygröße / Auflösung: 15,0" / 1024 x 768 (XGA)
• Helligkeit: 550 Nits (Standard); 1000 Nits (optional)
• Kontrastverhältnis: 2000:1; Blickwinkel: 88/88/88/88
• Aktive Fläche: 304.1 x 228.1 mm; Abmessungen: 396 x 310 x 49 mm
• Ausschnitt (Cut-out): 365 x 270 mm; Gewicht: 5,7 kg
• Touch: 5‑Draht Resistiv bonded (explosion-proof); PCAP optional
• Schutzart: IP65 Front; Gehäuse: Edelstahl
• Stromversorgung: 9–36 V DC via M12
• IO: M12 für Touch (USB), M12 RS232, M12 VGA; LED-Anzeigen Power & Standby
• Betriebstemp./Luftfeuchte: -20 °C bis 60 °C; 10%–95% RH nicht kondensierend
• Optional: MIL-STD-810G Prüfungen für Stoß & Vibration
