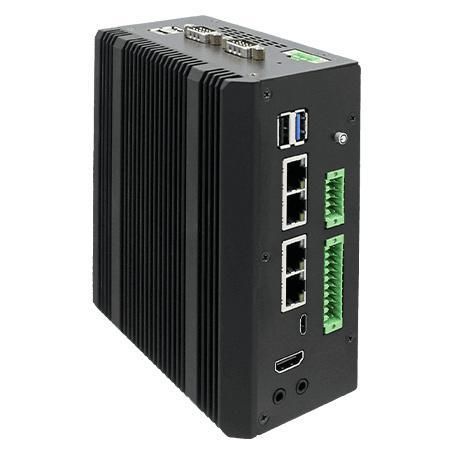

Edge-PC NTDRW100

Edge AIKI-InferenzBox

Produktübersicht
Der Winmate NTDRW100 ist ein DIN‑Rail AI Box PC mit NVIDIA® Jetson Orin™ Nano, konzipiert für industrielle Bildverarbeitung, Edge‑KI‑Inference und Automatisierung. Kompaktes, lüfterloses Aluminium/Metallgehäuse, isolierte Weitbereichsversorgung und umfangreiche industrielle I/O erlauben den Einsatz in Schaltschränken, an der Fertigungslinie und in verteilten Edge‑Umgebungen für OEMs und Systemintegratoren.

Hauptmerkmale

• NVIDIA® Jetson Orin™ Nano (bis zu 67 TOPS)
• 3 x 1 Giga‑LAN + 1 x 1 Giga‑LAN mit PSE (PoE, bis 30 W)
• 4 x USB3.2 Gen2x1 + 1 x USB2.0 + USB‑C OTG
• 3 x COM (isolierte Optionen), 1 x CAN FD (DB9)
• Isolierte DIO 8‑in / 8‑out (20‑Pin Terminalblock)
• Isolierter DC‑Eingang 9–36 V, fanless, DIN‑Rail / Mini‑DIN‑Rail / Wandmontage

Systemangaben

• Prozessor: NVIDIA® Jetson Orin™ Nano
• Speicher: 8GB LPDDR5 @ 2133 MHz on SOM
• Speicherplatz: M.2 2280 M‑Key NVMe SSD 256GB (Standard); Optionen: 512GB / 1TB / 2TB
• Ethernet: 1 x GbE via Orin Nano (PSE bis 30W) + 3 x GbE
• Sicherheit: TPM 2.0
• OS: Linux (unterstützt NVIDIA JetPack 6.2) — optional
• Drahtlos: optional via M.2 (WLAN/BT/WWAN)
• Erweiterung: M.2 2230 E‑Key, M.2 3042/3052 B‑Key

Mechanik

• Abmessungen: 130 x 68 x 150 mm
• Gewicht: 2.5 kg
• Montage: DIN‑Rail (Standard); Mini DIN‑Rail oder Wandmontage (optional)
• Gehäuse: Aluminium und Metall, lüfterlos

Umgebung

• Betriebsfeuchte: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: -20 °C bis +60 °C
• Lagertemperatur: -40 °C bis +70 °C
• Optional Stoß/Vibration: MIL‑STD‑810H (ausgewählte Verfahren)

Zertifizierungen

• CE
• FCC

IO‑Ports und Schnittstellen

• USB: 3 x USB3.2 Gen2 Typ‑A, 1 x USB2.0 Typ‑A, 1 x USB3.2 Gen2 Typ‑C (OTG)
• Seriell: 2 x isolierte RS‑232/422/485 (10‑Pin Terminalblock, per Jumper wählbar), 1 x isolierte RS‑232/422/485 (DB9, per BIOS wählbar)
• LAN: 1 x 10/100/1000 Mbps (via Orin Nano mit PSE bis 30 W) + 3 x 10/100/1000 Mbps
• Video: HDMI 2.0b (optional) bis 3840 x 2160 @ 30Hz
• Audio: Mic in, Line out
• SIM: 1 x nano SIM (optional)
• CAN: 1 x CAN FD (DB9)
• DIDO: 8 Eingänge / 8 Ausgänge isoliert (20‑Pin Terminalblock) mit 2500 VDC Isolationsschutz
• Anzeige: Power‑LED

Stromversorgung

• Power Input: Isolierter 9–36 V DC über 3‑Pin Terminalblock
• PoE (PSE): IEEE 802.3at (bis 30 W) am vorgesehenen LAN‑Port

Bedienelemente & Tasten

• Power‑Button mit LED
• Recovery‑Button

Zubehör

• Lieferumfang: 20‑Pin Terminalblock für DIDO, 3‑Pin Terminalblock für Power, 10‑Pin Terminalblock für COM, Open Wire Kabel, 3‑Pin zu 2.5Ø Adapterkabel, DIN‑Rail Montagekit
• Optionales Zubehör: 100–240 V AC zu DC Adapter (12 V, 120 W), Netzkabel, Mini DIN‑Rail Kits, Wandmontage Kits

Anwendungsgebiete
Konzipiert für Machine Vision, KI‑Inspektion an Produktionslinien, Smart‑Factory Automatisierung, Anlagenüberwachung, Robotiksteuerung und verteilte Edge‑AI‑Einsätze mit begrenztem Platzbedarf und Bedarf an industriellen I/O.

Technische Spezifikationen

• Modell: NTDRW100
• Marke: Winmate
• CPU: NVIDIA® Jetson Orin™ Nano (bis zu 67 TOPS)
• Speicher: 8GB LPDDR5 (on SOM)
• Speicher: M.2 2280 NVMe SSD (256GB Standard; bis 2TB optional)
• Ethernet: 1 x GbE mit PSE (30W) + 3 x GbE
• USB: 3 x USB3.2 Gen2 Typ‑A, 1 x USB2.0 Typ‑A, 1 x USB3.2 Gen2 Typ‑C (OTG)
• Serielle Ports: 3 x RS‑232/422/485 (isolierte Optionen)
• CAN: 1 x CAN FD (DB9)
• DIO: 8‑in / 8‑out isoliert
• Power Input: 9–36 V DC isoliert; PoE PSE IEEE 802.3at (30W)
• Betriebstemp.: -20 °C bis +60 °C
• Abmessungen / Gewicht: 130 x 68 x 150 mm / 2.5 kg
• Montage: DIN‑Rail (Standard), Mini DIN‑Rail oder Wand (optional)
• Gehäuse: Aluminium & Metall; Fanless
• Sicherheit: TPM 2.0
• OS Support: Linux (NVIDIA JetPack 6.2)
• Zertifizierungen: CE, FCC
