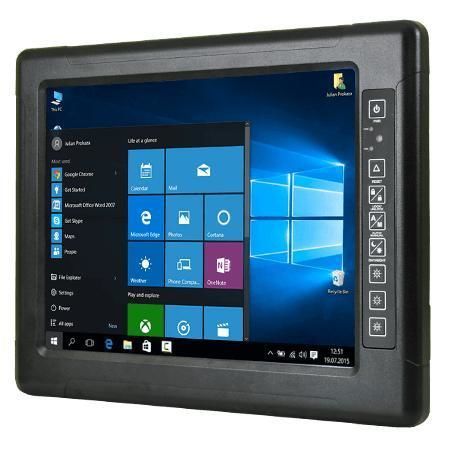

Panel-PC / mit resisitivem Touchscreen R15IAD3S-VMC3(HB)

sonnenlesbar15"Intel® Core i5-1235U

Kurzbeschreibung
Das R15IAD3S-VMC3(HB) ist ein 15" Fahrzeug-Panel-PC der G-WIN Serie mit Intel® Core™ i5-1235U (12. Gen.). Entwickelt für mobile Industrieeinsätze mit frontseitigem IP65-Schutz, lüfterloser passiver Kühlung, Aluminiumgehäuse mit Korrosionsschutz und isoliertem 9–36V DC Stromeingang. Optionale Fahrzeugfunktionen umfassen Zündungssteuerung, GPS, WWAN/WLAN sowie GPIO/CANbus; ein optionales Hochhelligkeits-Panel (bis 1000 nits) verbessert die Ablesbarkeit in Sonnenlicht.

Hauptmerkmale

• 15" Panel, 1024 × 768 (300 nits Standard; 1000 nits optional)
• Intel® Core™ i5-1235U Prozessor
• Betriebstemperaturbereich: -10 °C bis +55 °C
• Aluminiumgehäuse mit Korrosionsschutz; lüfterloses Design
• 9 ~ 36V DC isolierter Weitbereich-Eingang; optionale Zündungs-ON/OFF-Steuerung
• Resistiver Touch oder Schutzglas (antireflex) optional
• Frontseitig IP65 (außer I/O)
• Optionale MIL-STD-810F/G Konformität für Schock und Vibration
• Optionen: GPS, WWAN/WLAN, GPIO oder CANbus je nach Konfiguration

Zertifizierungen

• CE
• FCC

Design & Robustheit
Die frontseitige IP65-Schutzart schützt die Bedienerseite vor Staub und Spritzwasser und eignet sich für raue Fahrzeugumgebungen. Das Aluminium-Druckgussgehäuse mit Korrosionsschutz erhöht die Lebensdauer. Die lüfterlose passive Kühlung reduziert Wartungsaufwand und erhöht die Zuverlässigkeit in staubigen und vibrationsbelasteten Umgebungen.

I/O und Erweiterbarkeit
Das R15IAD3S-VMC3(HB) bietet ein umfassendes I/O-Set für Fahrzeugintegration: mehrere USB-Ports, serielle Schnittstellen (RS232/422/485), 2 x 2.5 Giga LAN, optionaler HDMI-Ausgang, M.2-Steckplätze für NVMe-SSD und Wi‑Fi-Modul sowie Terminal-Block-Optionen für DIDO oder CANBUS. Status-LEDs und Frontbedienelemente unterstützen den Vor-Ort-Betrieb und die Diagnose.

Typische Anwendungen

• Fahrzeugmontierte Bedienerstationen (Stapler, Lagerfahrzeuge)
• Logistiksteuerungsanzeigen und mobile Industrieplattformen, die ein robustes 15" Display und automotive Stromversorgung erfordern

Technische Daten

• Modell: R15IAD3S-VMC3(HB)
• Marke: Winmate
• Prozessor: Intel® Core™ i5-1235U 3.3 GHz (bis zu 4,40 GHz)
• Speicher: 1 x SO-DIMM DDR5 4800 MHz, 8 GB Standard (16 GB / 32 GB optional)
• Speicherlaufwerk: 1 x M.2 2280 M-Key NVMe SSD 256 GB Standard (512 GB / 1 TB / 2 TB optional)
• Ethernet: 2 x 2.5 Giga LAN (Intel® Controller)
• Sicherheit: TPM 2.0
• Betriebssysteme (optional): Windows 11 IoT Enterprise 64-bit; Windows 11 Pro 64-bit; Linux Ubuntu 22.04 (Wake on Touch nicht unterstützt)
• WLAN / BT / WWAN: optional
• Touch / Glas: resistiver Touch (optional) oder Schutzglas ohne Touch (optional)
• Displaygröße: 15.0"; Auflösung: 1024 × 768; Helligkeit: 300 nits (Standard) / 1000 nits (optional); Kontrast: 2000:1; Blickwinkel: 88/88/88/88
• Aktive Fläche: 304.1 × 228.1 mm
• Abmessungen: 398 × 308 × 58 mm
• Gewicht: 4.2 kg
• Montage: VESA (Standard); Yoke Mount optional
• Gehäuse: Aluminium mit Korrosionsschutz
• Kühlung: lüfterloses Design
• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur: -10 °C bis 55 °C; Lagertemperatur: -30 °C bis 70 °C
• Stoß / Vibration: MIL-STD-810G (optional)
• IP-Schutzart: Front IP65 (außer I/O)
• USB: 2 x USB3.2 Gen2x1 (Type-A)
• Seriell: 1 x RS232/422/485 (Default RS232) + 1 x RS232
• Video: 1 x HDMI 2.0 (optional)
• Erweiterung: 1 x M.2 2280 M-Key (NVMe SSD); 1 x M.2 2230 E-Key (Wi‑Fi)
• Indikatoren: Power LED; Storage LED
• DIDO: Terminal-Block digital 4 in / 4 out (oder CANBUS)
• CANBUS: Terminal-Block 2-Kanal (oder DIDO)
• Stromeingang: 1 x 9~36V DC, 3-Pin Terminal Block
• Tasten / Steuerung: Power, Reset, Lock/Unlock Front Key, Auto Dimming/Manual, Day/Night Mode, Brightness Up/Down, LED-Brightness-Adjustment, Lichtsensor
• Zubehör (inklusive): Open Wire Cable mit Terminal Block Connector; VESA screws
• Optionales Zubehör: Yoke Mount Stand; 100~240V AC zu DC 120W Adapter mit Netzkabel
