10,4"-Fahrzeugterminal FM10MG

MediaTek Genio 510MIL-STD-810GMIL-STD-810H

Übersicht

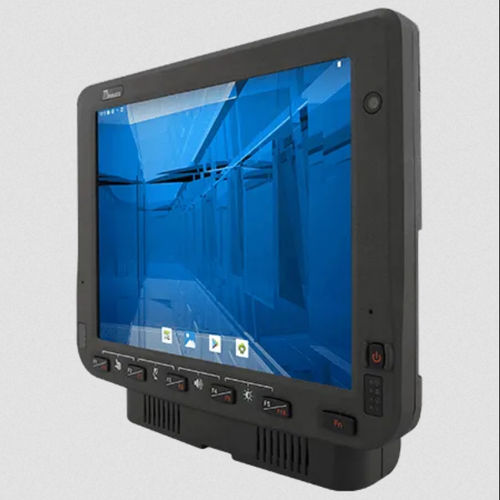

Der FM10MG ist ein 10,4" Android-Fahrzeugcomputer, entwickelt für industrielle Fahrzeuge und Gabelstapler. Er bietet ein 10,4" 1024 x 768 PCAP-Multitouch-Display, einen ARM Genio 510 Prozessor, vor Ort austauschbare Frontplatte und ein robustes Gehäuse nach IP65 und MIL‑STD‑810H. Für breite Betriebstemperaturen und flexible Fahrzeugstromverwaltung vorgesehen, unterstützt FM10MG RAM- und VESA-Montage sowie eine abnehmbare Docking-Station für schnelle Installation und Wartung.

Hauptmerkmale

• ARM Genio 510 (2 x A78 2.0GHz + 4 x A55 2.0GHz)
• 10,4" 1024 x 768 Panel mit PCAP-Multitouch (Hand, Handschuh, Stylus)
• Vor Ort austauschbare Frontplatte und lüfterloses Design
• IP65 Frontschutz; MIL‑STD‑810H Konformität für Stoß & Vibration
• Großer Betriebstemperaturbereich: -30 °C bis 60 °C; Docking-Strom 10V–60V mit Zündungssteuerung

Zertifizierungen

• MIL‑STD‑810H / MIL‑STD‑810G (wie angegeben)
• IP65
• FCC
• CE

Montage – Mounting 1: Lösung ohne Bohren
No. | Component | RAM Mount Part Number | Description | QTY
A | RAM Clamp Mounts - on the forklift | RAM-D-247U-4 | Clamp base with 2.25” Ball | 1
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1
C-1 | Screw | - | SUS304 M5 x 12mm Screw | 5
C-2 | Washer | - | M5 Washer | 5

Montage – Mounting 2: Lösung mit Bohren
No. | Component | RAM Mount Part Number | Description | QTY
A1 | RAM round base mounts - on the forklift | RAM-D-202U | 3.68" Round Base with 2.25" Ball | 1
A1-1 | Screw | - | SUS304 M8 x 40mm Screw | 5
B | RAM Arm | RAM-D-201U | Arm for 2.25” Ball (L: 8.375”) | 1
C | RAM Ball on the device side | RAM-D-2461U | 75x75mm VESA with 2.25” Ball | 1
C-1 | Screw | - | SUS304 M5 x 12mm Screw | 5
C-2 | Washer | - | M5 Washer | 5

Montage – Mounting 3: Tastaturmontage
No. | Component | RAM Mount Part Number | Description | QTY
D | Winmate Keyboard adapter plate (PN:821009131600) | - | 4 VESA Holes to device and 4 AMPS holes to RAM Ball | 1
D-1 | Screw | - | SUS304 M5 x 20mm Screw | 5
D-2 | Washer | - | M5 Washer | 5
E | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1
E-1 | Screw | - | SUS304 M4 x 14mm Screw | 5
E-2 | Washer | - | M4 Washer | 5
F | RAM Arm | RAM-D-201U | Arm for 1.5" Ball (Length: 5.6") | 1
G | RAM Ball on the sloped part of the keyboard adapter plate | RAM-D-202U | 2.5" Round Base with 1.5" Ball | 1

Hinweise
Montagemethoden und enthaltene Teile variieren je nach bestelltetem Modell und Konfiguration. Leitbildbilder sind Beispielabbildungen und können vom tatsächlichen Produkt abweichen.

Technische Daten

• Display: 10,4"; 1024 x 768; PCAP Multi-Touch; Helligkeit 400 nits (Standard) / 800 nits (Optional); Kontrast 1200:1; Blickwinkel 88/88/88/88.
• Prozessor: ARM Genio 510 (2 x A78 2.0GHz + 4 x A55 2.0GHz).
• Speicher / Storage: 4 GB RAM; 64 GB Onboard-Speicher.
• Betriebssystem: Android 13 (Standard); optional Linux Yocto 5.10.104 (Qt 5.15) oder Ubuntu 22.04.
• Drahtlos & Position: WLAN (interne Antenne Standard / externe optional); Bluetooth; WWAN 4G/LTE optional; GNSS optional.
• Sensoren: G-Sensor, Lichtsensor, Temperatursensor.
• Kamera: Front 2MP.
• Mechanik: Tablet 268 x 214 x 35 mm; Docking 202 x 245 x 52 mm; Docking-Gehäuse Aluminiumlegierung; Gewicht Tablet/Dock je 1,6 kg; Montage RAM / VESA; lüfterloses Design.
• IO: Tablet: 1 x USB 2.0 Type-C (OTG), microSD, Dual-Nano SIM; Dock: DB9-Connector für 2 x USB 2.0, 2 x COM, 1 x Gigabit LAN, 2 x Lautsprecher, CANBus oder Audio-Option; SMA-Anschlüsse für externe Antennen.
• Indikatoren: 5 LEDs (WLAN, BT, UPS-Batterie, Bildschirmabschaltung, Heizung).
• Umgebung: Betriebsluftfeuchte 5–95% RH, nicht kondensierend; Betriebstemperatur -30 °C bis 60 °C; Lagerung -30 °C bis 60 °C; Schock/Vibration MIL‑STD‑810H; IP65; Impact EN62262 IK07; ESD EN 61000‑4‑2 erweitert.
• Stromversorgung: UPS-Batterie 7.6V (2S1P) ~30 min; Docking-Eingang 10–60V mit Zündungssteuerung; Tablet 12V DC Eingang.
• Sicherheit & Verwaltung: SOTI MobiControl kompatibel.
• Zubehör: Ausgewählte Standard- und Optionsteile: Netzkabel mit Sicherungssatz, USB-Kabel, Power-Converter-Kabel, 84W Adapter, externe Antennenhalter, Stylus-Kit, RS232/CAN-Kabel, IP65 LAN-Kabel, Antennen und Montagekomponenten.
