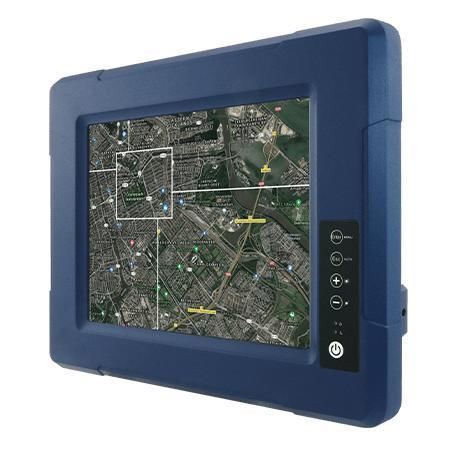

Monitor mit resisitivem Touchscreen R08L100-VMN1-NI

mit resistivem 5-Draht-Touchscreenmit Touchscreenfür Außenbereich

Übersicht
Winmate R08L100-VMN1-NI ist ein NVIS-kompatibles resistives Touch-Display, entwickelt für den Außen-, Fahrzeug- und Feldeinsatz. Es unterstützt Tag- und NVIS-Modi (MIL-STD-3009) und ist für den Betrieb mit Handschuhen sowie raue Umgebungen geeignet; die Spezifikation nennt -10 °C bis 60 °C, Tests verweisen auf -20 °C bis 60 °C.

Stromversorgung & Fahrzeugeinbindung
Isolierter 9–36V DC Weitbereichseingang unterstützt mobile und fahrzeuggestützte Installationen. Optionale Zündungs-Ein/Aus-Funktion ermöglicht abgestimmtes Ein-/Ausschalten in Fahrzeugumgebungen. Korrosionsbeständiges Aluminiumgehäuse ohne Lüfter und Frontschutz IP65 erleichtern die Integration in robuste Plattformen.

Tageslicht- und Nachtsichtkompatibilität
Bietet Hochhelligkeits-Tagmodus und NVIS-konforme Hintergrundbeleuchtung gemäß MIL-STD-3009 für sichere NVG-Nutzung und gute Lesbarkeit bei direkter Sonneneinstrahlung sowie bei schlechten Lichtverhältnissen.

Hauptmerkmale

• 8,4-Zoll-Panel, 800 x 600 Auflösung
• 5-Draht / 4-Draht resistives Touch (Touch optional)
• Panelhelligkeit: 1000 / NVIS nits
• Betriebstemperatur: -10 °C bis 60 °C (Spezifikation); getestet bis -20 °C
• Front IP65 (I/O ausgenommen); lüfterloses Design; korrosionsbeständiges Aluminiumgehäuse
• 9~36V DC isolierter Eingang; optionale Zündungssteuerung
• VESA-Montage Standard; Yoke-Montage optional

Zertifizierungen

• Front IP65
• CE
• FCC
• MIL-STD-3009 (NVIS)

Technische Daten

• Modell: R08L100-VMN1-NI
• Marke: Winmate
• Touch / Glas: Resistive Touch Screen (Optional); Protection Glass ohne Touch-Funktion (Optional)
• Größe: 8,4 inches
• Auflösung: 800 x 600
• Panel-Helligkeit: 1000 / NVIS nits
• Kontrastverhältnis: 1000:1
• Sichtwinkel: 89/89/89/89
• Display-Farben: 16.7M Colors
• Aktive Fläche: 170.4 x 127.8 mm
• Abmessungen: 277 x 219.5 x 59.6 mm
• Gewicht: 2.2 kg
• Montage: VESA mount (Default); Yoke mount (Optional)
• Gehäuse: Aluminum Housing (Korrosionsbeständig)
• Kühlsystem: Fanless Design
• Betriebsfeuchte: 10% bis 90% RH, non-condensing
• Betriebstemperatur: -10°C bis 60°C (getestet -20°C bis 60°C)
• Lagerungstemperatur: -30°C bis 70°C
• Stoß: MIL-STD-810G Method 516.6 Procedure I (Optional)
• Vibration: MIL-STD-810G Method 514.6 Procedure I
• IP-Bewertung: Front IP65 (I/O ausgenommen)
• Zertifizierungen: CE, FCC, MIL-STD-3009 (NVIS)
• USB: 1x USB Type-A für Touch-Steuerung (Optional)
• Seriell: 1x RS232 D-sub9 für Touch-Steuerung (Optional)
• Video: 1x VGA Eingang (Default); 1x HDMI Eingang (Optional)
• Anzeigen: LED Power, LED Status
• Tasten: Power, Adjust up, Adjust down, ESC (Auto), Menu
• Lieferumfang: Open Wire Cable mit Terminal Block Connector, externes VGA-Kabel, VESA-Schrauben
• Optionales Zubehör: Yoke mount Stand, 100~240V AC to DC 50W Adapter, externes USB/COM-Kabel, externes HDMI-Kabel
• Stromversorgung: 9~36V DC In Terminal Block (isoliert)
