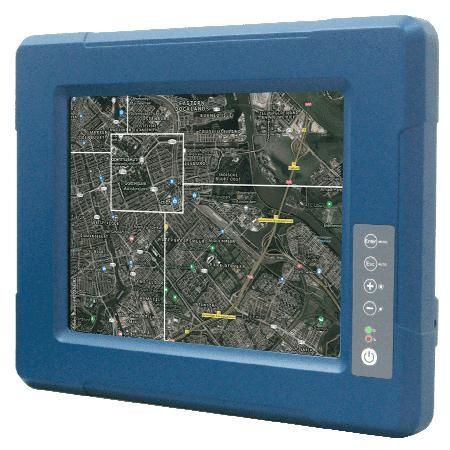

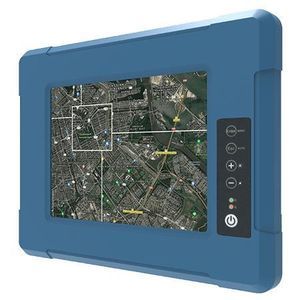

LCD-Monitor R10L100-MLT2

mit resistivem 5-Draht-TouchscreenIndustriefür Seewasseranwendungen

Übersicht
Das R10L100-MLT2 ist ein 10,4" G-WIN Defence-Display für fahrzeugmontierte und industrielle Verteidigungsanwendungen. Es ist nach militärischen Umwelt- und EMV-Standards ausgelegt und getestet, um im rauen Einsatz zuverlässig zu arbeiten. Robustes Metallgehäuse mit Aluminiumblende, frontseitige IP65‑Schutzklasse (außer I/O), lüfterlose Kühlung und VESA‑Montageunterstützung prägen das Design.

Hauptmerkmale

• 10,4" Display, 1024 x 768 Auflösung, 500 nits Helligkeit
• AR-Schutzglas; optional 5‑Draht resistiver Touch und EMI‑Filter Varianten
• Konform mit MIL‑STD‑810G und MIL‑STD‑461 (konfigurationsabhängig)
• OSD‑Bedienung und 5 Fronttasten
• Lüfterloses Design für effiziente Wärmeableitung
• 12 V DC Stromversorgung über MIL‑DTL‑38999 Verriegelungsstecker (9–36 V DC optional)
• Frontseitig IP65 staub‑ und wassergeschützt (außer I/O)
• Unterstützt VESA‑Montage

Zertifizierungen

• MIL‑STD‑461F / MIL‑STD‑461G (EMC/EMI Tests; CE/RE/CS Items Standard, weitere Tests optional)
• MIL‑STD‑810G / MIL‑STD‑810H (Umweltprüfungen: Stoß, Vibration, Feuchte, Transit/Drop)
• FCC, CE

Verteidigungs‑ & Umgebungsbeständigkeit
Entwickelt für den Einsatz in gepanzerten Fahrzeugen sowie in Marine‑ und Luftfahrtplattformen. Unterstützt Stoßprüfungen (MIL‑STD‑810H Method 516.8 Procedure I: 30g, 18 ms) und Vibrationsprüfungen (MIL‑STD‑810H Method 514.8 Procedure I: 1.60/1.96/2.18 g rms, 5–500 Hz). Optionen umfassen NATO STANAG Tests, NVIS‑ bzw. TEMPEST‑Kompatibilität, EMI‑geschützte Touch‑Varianten und optisches Bonding für bessere Ablesbarkeit im Sonnenlicht. Interne Zuverlässigkeitstests umfassen Temperatur/Feuchte‑Kammern und EMI/EMC‑Messungen.

Zubehör

• Benutzerhandbuch
• Touch‑Treiber CD
• Open Wire Cable
• Optional: Montagehalterung, frontales IP67 USB Type‑A (optional)

Anwendungen
Fahrzeugnavigation und -kommunikation, Kommando‑ und Kontrollsysteme (C4I), Luftfahrt‑ und Marinekonsolen, Wartungsstationen und robuste Arbeitsstationen, die wartungsarme, sonnenlichttaugliche und optional NVIS‑kompatible Displays erfordern.

Technische Daten

• Modell: R10L100-MLT2
• Display‑Größe: 10.4 inches
• Auflösung: 1024 x 768
• Panel‑Helligkeit: 500 nits
• Kontrastverhältnis: 1000:1
• Farbanzahl: 16.2M colors
• Aktive Fläche: 210.4 x 157.8 mm
• Blickwinkel: 88/88/88/88
• Touch / Glas: AR Protection Glass (Default); 5‑Wire Resistive Touch (Optional); 5‑Wire Resistive with EMI Mesh Filter (Optional); EMI Glass (Optional)
• Betriebsfeuchte: 10% to 95% RH
• Betriebstemperatur: -10°C bis 60°C
• Lagerungstemperatur: -20°C bis 70°C
• Stoß: MIL‑STD‑810H Method 516.8 Procedure I — Operating: 30g for 18ms (optional NATO STANAG 4370/AECTP402)
• Vibration: MIL‑STD‑810H Method 514.8 Procedure I — Operating: 1.60/1.96/2.18 g rms XYZ / 5–500Hz (optional NATO STANAG)
• Compliance: MIL‑STD‑461G (CE101, CE102, RE101, RE102 default; weitere Items optional)
• Zertifizierung: CE, FCC
• Serieller Port: 1x RS232 für Touchscreen (optional)
• Video: 1x VGA (Default); HDMI (Optional)
• USB / I/O: Optional frontales IP67 Type‑A USB; typische Konfigurationen nennen 2x USB2.0, 1x GbE LAN
• Mechanische Abmessungen: 315.9 x 250.9 x 67 mm
• Montage: VESA mount
• Gehäuse: Metal housing with aluminum bezel; frontseitig IP65 (außer I/O)
• Kühlung: Fanless design
• Stromversorgung: 12V DC via MIL‑DTL‑38999/1 connector (Default); 9V to 36V wide range (Optional)
• Bedientasten: 5 Keys: -, +, Power, Esc, Enter
