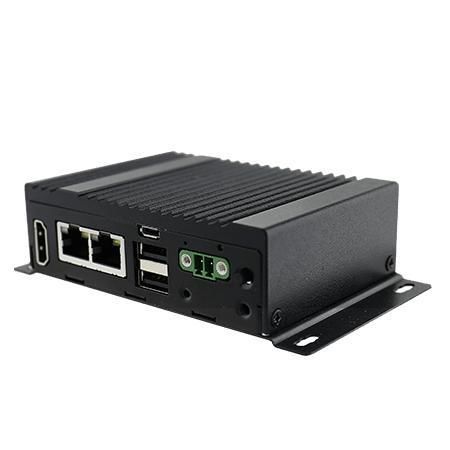

Box-PC EACFA20

Desktopwandmontiertfür DIN-Schiene

Übersicht
Der EACFA20 ist ein kompakter, lüfterloser Industrie-Box-PC und IoT-Gateway auf Basis des NXP i.MX6 Dual Core 1.0 GHz. Er verwendet ein modulares Slice-Stacking-Konzept: das Basismodul stellt die Kernplatine und passive Kühlung bereit, während Ein- und Ausgänge sowie Funkoptionen über gestapelte Erweiterungsmodule ergänzt werden. Entwickelt für Smart Factory, Maschinenautomation und IIoT-Einsätze. Unterstützt Embedded Linux und Android.

Hauptmerkmale

• NXP i.MX6 Dual Core 1.0 GHz (ARM Cortex-A9)
• Lüfterlose, passive Kühlung
• Kompakte modulare Abmessung: 100 x 70 x 31 mm (einlagig)
• Verschiedene Montageoptionen: Tisch, Wand, VESA, DIN-Schiene
• Flexible Erweiterung: 15+ Modulkombinationen (seriell, digitale I/O, CANbus, WWAN, USB)
• Microsoft Azure Certified for IoT; AWS IoT Greengrass certified
• Unterstützt Linux (Ubuntu/Yocto) und Android
• Niedriger Stromverbrauch (typisch < 5 W)
• Metallgehäuse mit Stoß- und Vibrationsfestigkeit

Zertifizierungen

• CE
• FCC
• Microsoft Azure Certified for IoT
• AWS IoT Greengrass Certified
• IP30

Produktdetails
Kompaktes lüfterloses Design mit integriertem Kühlkörper und passiver Wärmeabfuhr. USB OTG (Micro USB) für Host/Peripherie-Funktionen. Dual Gigabit LAN und optional HDMI. Stromversorgung 9–36 V DC über 2-Pin-Terminalblock. Montagezubehör ermöglicht Plug-and-Play-Einsatz. Cloud-ready mit Azure- und AWS-Zertifizierungen für sichere IIoT-Konnektivität.

Technische Daten

• Prozessor: NXP i.MX6 Dual Core 1.0 GHz
• RAM: 1 GB Standard, 2 GB optional LPDDR3
• Speicher: eMMC 16 GB Standard, 32 GB optional; microSD-Slot
• Erweiterungssteckplätze: 1 x full-size mPCIe, 1 x Mini PCIe; M.2 E-Key referenziert
• USB: 2 x USB 2.0 Typ-A; 1 x USB 2.0 OTG (Micro USB)
• LAN: 2 x Gigabit RJ45
• Video: 1 x HDMI 1.4 (optional)
• Seriell: 1 x RS232/422/485 (konfigurierbar) + Erweiterungen über Module
• Stromversorgung: 9–36 V DC, 2-Pin-Terminal; optionaler 12 V / 36 W Adapter
• Abmessungen: 100 x 70 x 31 mm (einlagig); 100 x 70 x 61 mm (doppel)
• Gewicht: 0.4 kg (einlagig); 0.5 kg (doppel)
• Betriebstemperatur / Feuchte: 0°C bis 55°C; 30%–90% RH, nicht kondensierend
• IP-Schutzklasse: IP30

Erweiterungsmodule

• EACWSLT-222: WWAN Expansion (Single SIM)
• EACWSLT-231: 3-port RS232/422/485 mit Isolation
• EACWSLT-232: 16-Channel Digital I/O mit Isolation
• EACWSLT-233: 2-port CANBUS mit Isolation
• EACWLST-234: 3-port USB 2.0
• EACWLST-235: 2-port RS232/422/485 mit Isolation

Zubehör & Bestelloptionen

• Quick Start Guide, Terminal-Adapterkabel, Open-Wire DC-Kabel
• Externe Antennen für WLAN/WWAN SKUs
• Optionale VESA- und DIN-Rail-Montagekits
• Optionales AC-DC Netzteil 12 V / 36 W

Typische Anwendungen

• Edge-IoT-Gateway für Smart Factory und Machine-to-Cloud
• Fernüberwachung und Datenerfassung
• Protokollkonvertierung (Modbus/seriell zu MQTT)
• Leichte Embedded-Steuerungen oder Headless-Android-Deployments
