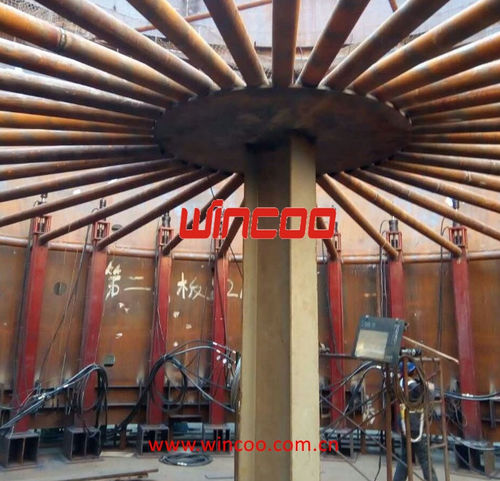

Hydraulisches Hebesystem
für Tanks

hydraulisches Hebesystem
hydraulisches Hebesystem
hydraulisches Hebesystem
hydraulisches Hebesystem
hydraulisches Hebesystem
hydraulisches Hebesystem
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Betätigung
hydraulisch
Produktanwendungen
für Tanks
Nutzlast

12 t
(13 us ton)

Beschreibung

Technische Daten für 12-t-Hydraulikhebesystem 1.pumpstation Maximaler Druck:25MPa - Leistung:11KW Nenn-Öldurchfluss:60L/min - Motordrehzahl:1470r/min kapazität des Öltanks:360L - Systemtemperatur :20-60ºC Ölfilter-Präzision:20υm - Spannung:220W Systemöl-Typ:L-HM46# verschleißfestes Hydrauliköl - Gesamtgewicht:360Kg Übergröße(mm): 1100*750*1000 - 2.Buben theoretische Hubkapazität:125KN - Nennhubkapazität:120KN nenn-Öldruck:12MPa - Hydraulischer Hub:100±0,5mm Glissade Kapazität:≤5mm - Gewicht:≤20Kg Installationsgröße für Auf- und Abwärtsfutter: 3 *14U-Bohrung auf dem Umfang eines Kreises von φ120 Größe(mm):160*160*490 - Geeignete Hubstange:φ30round Stahl(45#) - spannvorrichtung: Schraubmechanismus - 3.Unterstützung von Jack Gesamthöhe:4460mm (wird nach Entwurf bestätigt) - Hubstangenhöhe:3900mm Schieberhub:3630mm (wird nach Konstruktion bestätigt) - abstand zwischen Dehnungsschleifenhalterung und Boden:310mm - Prinzip des Systems der 12t-Hydraulikheber Prinzip des Aufbausystems Die folgende Kurzbeschreibung gibt den Arbeitsablauf in groben Zügen wieder. Sie kann in bestimmten Details bei Bedarf modifiziert werden. Schritt 1. Die Tankboden - Platten werden auf das vorbereitete Fundament gelegt und zusammengeschweißt. Schritt 2. Die Balken oder das Gitterwerk des Daches werden zusammengefügt und schließlich mit dem oberen Rand des Schalenrings verbunden Schritt 3. Die Hebevorrichtung wird in den Tank eingebaut. Die Platten des zweiten Schalenrings (neben dem oberen Ring) werden außerhalb des ersten Rings positioniert.

---
