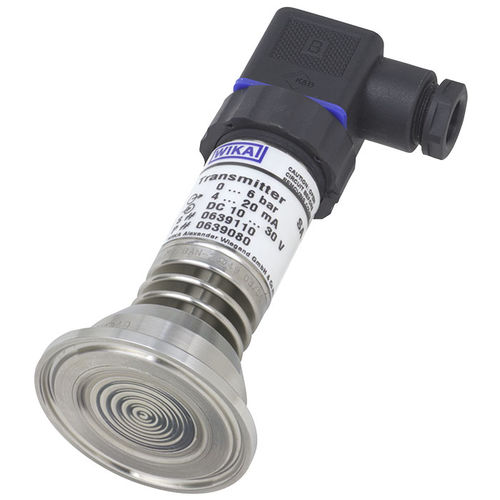

Relativdrucksensor SA-11

VakuumMembrananalog

Für Gase, Druckluft, Dampf, flüssige, pastöse, pulvrige und kristallisierende Messstoffe Reinstdampfsysteme zur SIP Hydrostatische Füllstandsmessung Vakuumüberwachung, z. B. Vakuumförderer, Pumpenüberwachung Nahrungsmittel- und Getränkeherstellung, Pharmaindustrie, Biotechnologie, sterile Verfahrenstechnik Leistungsmerkmale Große Vielfalt aseptischer Prozessanschlüsse, für Prozesstemperaturen bis 150 °C [302 °F] Druckmittlerteile vollverschweißt SIP- und CIP-geeignet Beschreibung Der Druckmessumformer Typ SA-11 ist speziell für die Anforderungen in der Nahrungs- und Genussmittelindustrie sowie pharmazeutischen Industrie und Biotechnologie konzipiert. Besonders für die im Rahmen von CIP/SIP-Reinigungsprozessen auftretenden Bedingungen, wie chemische Beständigkeit gegenüber Reinigungslösungen sowie erhöhte Temperaturen, ist das Gerät sehr gut geeignet. Die frontbündige Membrane ist mit dem Prozessanschluss direkt verschweißt. Somit ist eine spaltfreie Verbindung zwischen dem Prozessanschluss und der Messzelle realisiert, zusätzliche Dichtungen entfallen. Für eine totraumfreie Instrumentierung stehen aseptische Prozessanschlüsse (Clamp, Gewinde, VARINLINE® und NEUMO®) zur Verfügung. Der Typ SA-11 entspricht dem 3-A Sanitary Standard und ist EHEDG-zertifiziert. Aufbau Eine Membrane aus CrNi-Stahl 1.4435 trennt das Prozessmedium vom Druckmessumformer frontbündig ab. Der Prozessdruck wird hydrostatisch von der Membrane mittels einer FDA-zugelassenen Systemfüllflüssigkeit auf einen piezoresistiven Sensor übertragen.
