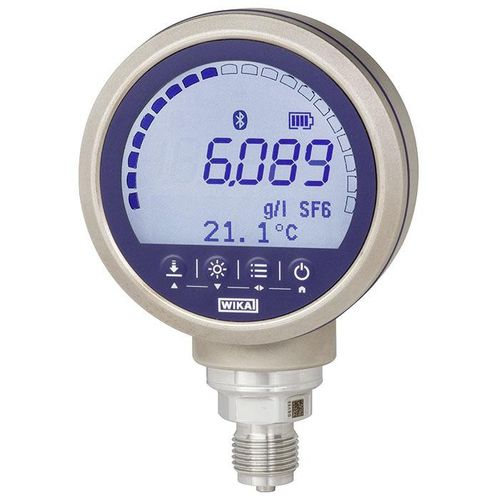

Temperaturanzeiger GDI-100-D

DruckDichtemit LCD-Anzeige

Innen- und Außenanlagen von SF6-Gas-isolierten Betriebsmitteln Hoch- und Mittelspannungsebene Wartungs- und Servicebereiche Temporäre oder dauerhafte Überwachung von Gasdichte, Druck und Temperatur von geschlossenen SF6-Gasbehältern Rekalibrierung von Gasdichtewächtern und -anzeigern Leistungsmerkmale Hochpräzise Vor-Ort-Anzeige Loggerfunktion mit bis zu 3 Messwerten pro Sekunde Kommunikation und Datenaustausch über WIKA-Wireless Beschreibung Allgemeines Der Präzisions-Digitalgasdichteanzeiger Typ GDI-100-D übernimmt das Konzept eines analogen SF6-Gasdichteanzeigers, arbeitet jedoch auf einem so hohen Niveau, wie es nur digitale Sensorik vermag. Die Genauigkeit der digitalen Messtechnik und die Einfachheit eines analogen Messgeräts sind im GDI-100-D vereint, das in Bezug auf Leistung, einfache Handhabung und Geräteeigenschaften in der SF6-Gasdichtemesstechnik seinesgleichen sucht. Temporäre Überwachung SF6-Gasgefüllte Schaltanlagen müssen nach Wartungseinheiten und Neuinstallationen für einen bestimmten Zeitraum überwacht werden, um eine Leckage oder fehlerhafte Wartung auszuschließen. Der GDI-100-D ermöglicht diese temporäre Überwachung und zeichnet die Parameter Gasdichte, Druck und Temperatur auf. Genauigkeit Der GDI-100-D ist mit der hochpräzisen Sensorik des Präzisions-Digitalmanometers vom Typ CPG1500 ausgestattet und ermittelt mit einer Genauigkeit von 0,6 % die SF6-Gasdichte. Sie wird aus den Parametern Druck und Temperatur über eine komplexe Virialgleichung in der internen Auswerteelektronik berechnet. Druckänderungen aufgrund thermischer Einflüsse werden kompensiert und beeinflussen somit nicht den Anzeigewert der Gasdichte.
