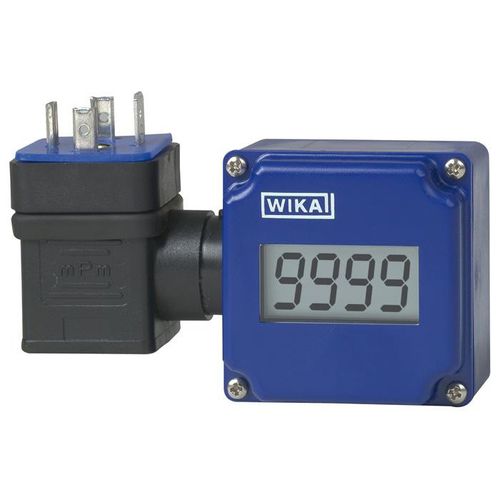

Prozessanzeiger A-AI-1

LeistungLCDfür DIN-Schiene

Anlagenbau Werkzeugmaschinen Prüfstandstechnik Füllstandsmessung Allgemeine industrielle Anwendungen Besonderheiten Display-Anzeigebereich: -1999 ... +9999 Aufsteckbar auf Messumformer mit Ausgang 4 ... 20 mA und Winkelstecker nach DIN 175301-803 A Vor Ort skalierbar ohne externe Hilfsmittel Schutzart IP 65 Ex-Ausführung II 2G Ex ia/ib IIC/IIB T4 (Typ A-IAI-1) Beschreibung Die Aufsteckanzeige Typ A-AI-1 bzw. A-IAI-1 ist die ideale Lösung für eine Vor-Ort-Anzeige mit gleichzeitiger Signalübertragung. Durch freie Programmierbarkeit und einfache Montage kann die Aufsteckanzeige, selbst bei sich bereits im Einsatz befindlichen Messumformern, in kürzester Zeit problemlos nachgerüstet werden. Zusätzliche Hilfsenergie ist nicht erforderlich. Die Konfiguration des Gerätes erfolgt über drei Tasten, die unter der Frontabdeckung angebracht sind. Ein logisch aufgebautes Menü führt den Bediener mit einfachen Zeichen im LCD-Anzeigefeld durch alle notwendigen Programmschritte. Möglich ist die Einstellung des Display-Anzeigebereiches sowie eine Offset- und Steigungskorrektur. Zusätzlich kann bei Bedarf ein Filter aktiviert und in verschiedenen Stufen eingestellt werden. Der Filter unterdrückt kurze Störspitzen und ermöglicht somit eine gute Ablesbarkeit der Anzeige. Alle programmierten Parameter werden in einem EEPROM gespeichert und bleiben bei Stromausfall erhalten. Speziell für den Einsatz in explosionsgefährdeten Bereichen wurde die Ex-Aufsteckanzeige A-IAI-1 entwickelt. Die Ex-Aufsteckanzeige lässt sich mit Ex-Messumformern sowie mit einem Ex-Speisetrenner oder Ex-Trennwandler kombinieren und ermöglicht somit den Einsatz in der Zone 1.
