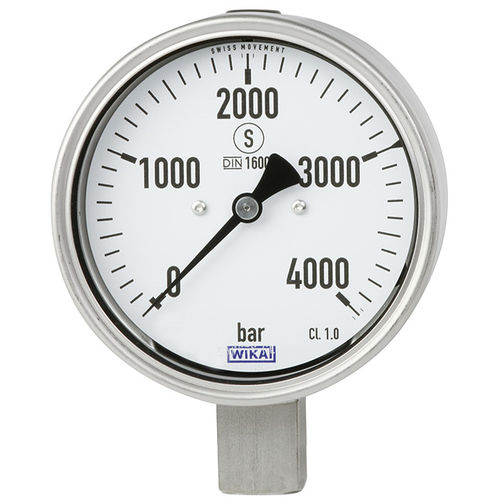

Manometer mit Zifferblatt-Anzeige PG23HP-P

EdelstahlAluminiumGlas

Für flüssige Messstoffe im Hochdruckbereich (z. B. Wasser, Hydrauliköl) Prüfstände (z. B. für Autofrettage, Berstdruck) Wasserstrahlschneiden Hochdruckreinigung Hochdruckerzeugung Leistungsmerkmale Sicherheitsdruckmessgerät mit bruchsicherer Trennwand nach Anforderungen und Prüfbedingungen der Hochdrucknorm DIN 16001 Hohe Lastwechselbeständigkeit auch bei dynamischen Druckverläufen Beschreibung Das Rohrfedermanometer Typ PG23HP-P wurde speziell für Höchstdruckanwendungen bis 6.000 bar konzipiert. Damit zählt es zu den wenigen weltweit verfügbaren Manometern, die Drücke in dieser Größenordnung zuverlässig anzeigen können. Typische Messstellen für das Manometer befinden sich in den Bereichen Wasserstrahlschneiden, Hochdruckreinigung und im Prüfstandsbau. WIKA fertigt und qualifiziert den Typ PG23HP-P nach den Anforderungen der neuen Hochdrucknorm DIN 16001 in der Sicherheitsausführung „S3". Die Sicherheitsausführung besteht aus Mehrschichten-Sicherheitsglas, einer bruchsicheren Trennwand zwischen Messsystem und Zifferblatt sowie einer ausblasbaren Rückwand. Im Fehlerfall ist der Bediener an der Frontseite geschützt, da Messstoffe und Bauteile nur über die Rückseite des Gehäuses austreten können. Durch die Verwendung von hochwertigen CrNi-Stahl- und Nickelbasislegierungen verfügt der Typ PG23HP-P über eine hervorragende Lastwechselbeständigkeit und hohe Lebensdauer. Das Gerät arbeitet sowohl bei statischen als auch bei dynamischen Druckverläufen zuverlässig innerhalb der Spezifikation. Die Standardgenauigkeit von Typ PG23HP-P beträgt 1,0 %.
