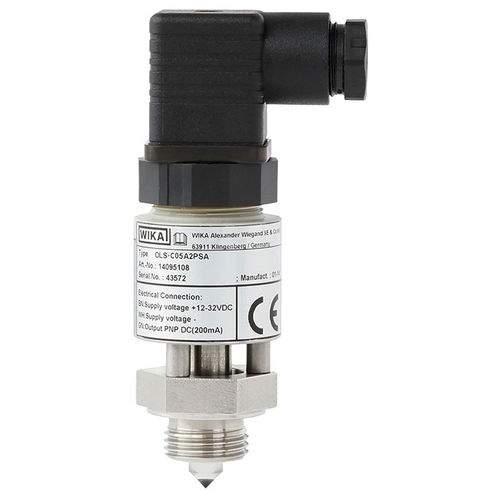

Optoelektronischer Niveauschalter OLS-C05

für FlüssigkeitenPVCEdelstahl

Werkzeugmaschinen Hydraulik Anlagen- und Maschinenbau Wassertechnik Für Flüssigkeiten, wie Öle, Wasser, destilliertes Wasser, wässrige Medien Leistungsmerkmale Einbaulage beliebig Genauigkeit ±0,5 mm Optische Anzeige des Schaltzustands Beschreibung Der optoelektronische Füllstandsschalter Typ OLS-C05 dient zur Füllstandsüberwachung von Flüssigkeiten. Der optoelektronische Sensor enthält eine Infrarot-LED und einen Lichtempfänger. Das Licht der LED ist in ein Prisma gerichtet, das die Spitze des Sensors bildet. Solange die Spitze nicht in Flüssigkeit eingetaucht ist, wird das Licht innerhalb des Prismas zum Empfänger reflektiert. Steigt die Flüssigkeit im Behälter und umschließt die Spitze, wird das Licht durch die Flüssigkeit gebrochen und erreicht nicht mehr oder nur noch schwach den Empfänger, der auf diese Veränderung reagiert und einen Schaltvorgang einleitet. Bei Varianten mit Trimmer kann der Schaltzustand direkt am Sensor abgelesen werden (innenliegende rote LED). Der Füllstandsschalter Typ OLS-C05 ist für den Einsatz bei höher temperierten Flüssigkeiten bis +170 °C [+338 °F] ausgelegt.
