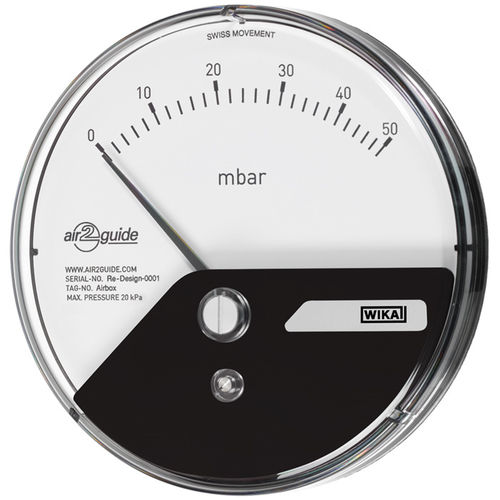

Analoges Manometer A2G-05

Differentialfür rückseitigen EinbauIP65

Differenzdrucküberwachung von Filtern Drucküberwachung von Ventilatoren Überdrucküberwachung von Reinräumen, sowie Unter- und Überdrucküberwachung von Laboren und OPs Leistungsmerkmale Sehr geringe Einbautiefe Einfache und schnelle Montage mittels Schraubring Getrennter Aufbau von Messkammer und Anzeigebereich Integriertes Dichtelement für die Direktmontage in einen Lüftungskanal Individuelle Gestaltung von Zifferblatt und Skale möglich Beschreibung Das Differenzdruckmanometer Eco, Typ A2G-05 wird zur Überwachung des Differenzdruckes in der Luft- und Klimatechnik verwendet. Die Messbereiche reichen von 0 … 100 Pa bis zu 0 … 6.000 Pa. Plus-/Minusbereiche können von -50 … +50 Pa bis -1.500 … +1.500 Pa erfüllt werden. Der getrennte Aufbau von Messkammer und Anzeigebereich gewährleistet, dass Verunreinigungen aus der Prozessluft sich nicht hinter der Sichtscheibe niederschlagen. Das Differenzdruckmanometer ist in den Schutzarten IP54 und IP65, sowie in zwei verschiedenen Montageversionen verfügbar. Montage ohne Schraubring Durch eine geringe Einbautiefe eignet sich das Differenzdruckmanometer Eco, Typ A2G-05 in dieser Version ideal zum versenkten Einbau in Türen, Gehäusepaneelen und Wänden. Montage mit Schraubring Je nach Ausrichtung des Schraubringes kann das Gerät mit den gleichen Bauteilen an Wandstärken von 2 ... 10 mm oder 29 ... 50 mm montiert werden. Diese Montageversion zeichnet sich durch einen schnellen und werkzeuglosen Einbau aus.
