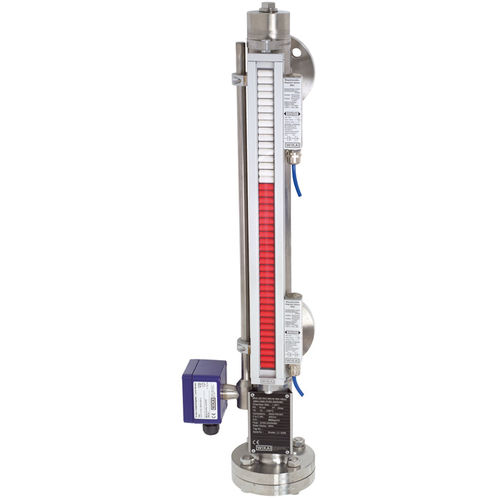

Niveauanzeiger für Flüssigkeiten BNA

BypassMagnetSchwimmer

Kontinuierliche Füllstandsanzeige ohne Hilfsenergie Höhenproportionale Anzeige des Füllstandes Individuelles Design und korrosionsfeste Werkstoffe ermöglichen ein weites Anwendungsspektrum Chemie, Petrochemie, Erdöl- und Erdgasförderung (On- und Offshore), Schiffbau, Maschinenbau, Energieanlagen, Kraftwerke Prozesswasser- und Trinkwasseraufbereitung, Getränke- und Lebensmittelindustrie, Pharmaindustrie Leistungsmerkmale des Bypass-Niveaustandsanzeiger Prozess- und verfahrensspezifische Fertigung Einsatzgrenzen: - Betriebstemperatur: T = -196 ... +450 °C - Betriebsdruck: P = Vakuum bis 400 bar - Grenzdichte: ρ ≥ 340 kg/m3 Große Vielfalt verschiedener Prozessanschlüsse und Werkstoffe Anbau von Füllstandstransmittern und Magnetschaltern optional möglich Explosionsgeschützte Ausführungen Beschreibung des Bypass-Niveaustandsanzeiger Der Bypass-Niveaustandsanzeiger Typ BNA besteht aus einer Bypasskammer, die als kommunizierende Röhre über mindestens 2 Prozessanschlüsse (Flansch-, Gewinde- oder Schweißstutzen) an einen Behälter seitlich angebaut wird. Durch diese Montageweise entspricht der Niveaustand in der Bypasskammer dem Niveaustand im Behälter.
