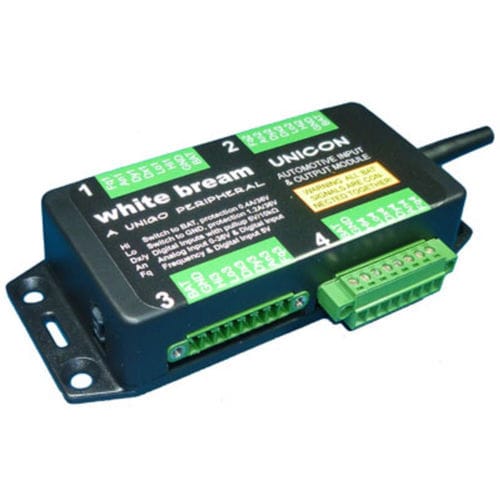

Digitales EA Modul 80-921 series

analogUSBfür die Fahrzeugtechnik

Das UNIGO-Computersystem verfügt bereits über einige E/A-Funktionen, die über die Standard-PC-Schnittstellen hinausgehen. Dazu gehören verschiedene Eingänge, einige 12V-Ausgänge und Massekontakte. Manchmal reicht dies jedoch nicht aus, um das System mit der beabsichtigten Anwendung zu verbinden. Ursprünglich ein Wunsch eines OEM-Kunden, wurde das Design zu einem allgemeineren Design geändert, um eine Vielzahl von häufig verwendeten Automobilsignalen zu unterstützen. Da es sich um ein Standard-USB-Gerät handelt, kann dieses E/A-Modul auch in Verbindung mit jedem anderen PC verwendet werden. Die ideale Lösung, um Kfz-Signale in ein Standard-PC-System (MiniITX) einzubinden. Mit der USB-Wakeup-Funktion kann das System sogar automatisch aufgeweckt werden, wenn sich ein bestimmter Eingang ändert. Spezifikationen 4 Signalgruppen auf 8-fach abnehmbaren 3,5mm Schraubklemmen, 4x Highside-Ausgang 0,4A/36V mit analoger Rückmeldung, 4x Lowside-Ausgang 1,2A/36V mit digitaler Rückmeldung, 8x massebezogener Digitaleingang, 4x Analogeingang 0-36V, 4x Frequenzeingang 0-10kHz + analog 0-5.5V, 32-bit Akkumulationszähler an den Frequenzeingängen, Gehäuse 125x50x25mm mit Montageflanschen, Kommandozeilenprogramm für die Signalsteuerung, DLL und Demo-Anwendung für die Geräteprogrammierung.
