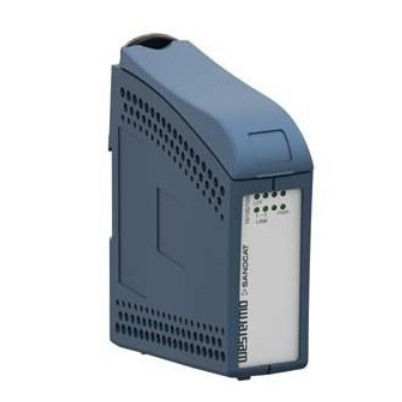

Protokollwandler SandCat-MC-3502-F1G-T1G-LV

DrehzahlMedienTemperatur

Spezifikationen (Zusammenfassung)

• Gbit- oder Fast-Ethernet-Autonegotiation
• Transparent für industrielle Ethernet-Protokolle
• Zweckmäßiges Gehäuse für Hutschienenmontage mit integriertem Clip

Diagnose und Legacy-Konnektivität

• Port-Mirroring-Funktion
• Diagnose-LEDs
• DIP-Schalter zum Sperren von Port-Parametern für ältere Geräte

Für industrielle Anwendungen entwickelt

• Duale Stromversorgungseingänge
• Einzigartige tri-galvanische Isolation
• Umfangreiches Set an Industriezulassungen

Beschreibung
Die SandCat-3000-Serie umfasst unmanaged Gigabit-Switches und den Medienkonverter SandCat-MC-3502-F1G-T1G-LV, entwickelt für die Anforderungen aktueller und zukünftiger industrieller Datennetzwerke. Die Geräte bieten zuverlässige Konnektivität in anspruchsvollen Umgebungen wie Industrieanlagen, maritimen Anwendungen und Streckenrandinstallationen. Sie unterstützen 802.1Q Long Packets und gängige industrielle Ethernet-Protokolle.
Das Modell SandCat-MC-3502-F1G-T1G-LV ist für industrielle Einsätze mit dualen 9,6 bis 57,6 VDC-Stromeingängen ausgelegt. Die einzigartige tri-galvanische Isolation trennt Ports, Stromversorgung und Gehäuseschirme, um Erdschleifenströme zu vermeiden. Die Schutzklasse IP21 erlaubt die Montage an Orten, an denen Kondenswasser auftreten kann.
Es werden ausschließlich industrielle Bauteile verwendet, um hohe MTBF-Werte und eine lange Lebensdauer zu gewährleisten. Ein großer Betriebstemperaturbereich von -40 bis +70 °C ist ohne bewegliche Teile realisierbar. Die Serie wurde getestet, um Anforderungen an EMC, Isolation, Vibration und Shock auf höchstem Niveau für industrielle, streckenrandnahe und maritime Einsätze zu erfüllen.
Die Link-Fault-Forward-Funktion überträgt Anzeigen von Medienfehlern auf verbundene Ports, sodass der SandCat-MC-3502-F1G-T1G-LV in resilienten Netzwerkstrukturen eingesetzt werden kann. Die Netzdiagnose wird durch Port-Mirroring an einem Port vereinfacht, sodass der Datenfluss mit einem Netzwerkanalysator überwacht werden kann. Alle Ports können per DIP-Schalter in Bezug auf Datenrate und Flow-Control gesperrt werden, um Probleme mit älterer Legacy-Hardware ohne Autonegotiation zu vermeiden.

Technische Merkmale / Spezifikationen

• Modell: SandCat-MC-3502-F1G-T1G-LV (SandCat-3000-Serie)
• Funktion: Industrial Ethernet Media Converter
• Ports: 1 × RJ-45 10/100/1000 Mbit/s
• Optische Ports: 1 × SFP 100/1000 Mbit/s
• Stromversorgung (Modell): 12–48 VDC
• Stromversorgung (Serie): dual 9,6–57,6 VDC
• Betriebstemperatur: -40 bis +70 °C
• Zusatzfunktionen: link fault forward, port mirroring, DIP-Schalter zum Sperren von Datenrate/Flow-Control
• Isolation: Tri-galvanische Isolation zwischen Ports, Stromversorgung und Gehäuseschirmen
• Gehäuse: Spezielles Hutschienen-Gehäuse mit integriertem Clip, IP21
• Zulassungen: Industriezulassungen für EMC, Isolation, Vibration und Shock (geeignet für industrielle, streckenrandnahe und maritime Anwendungen)
