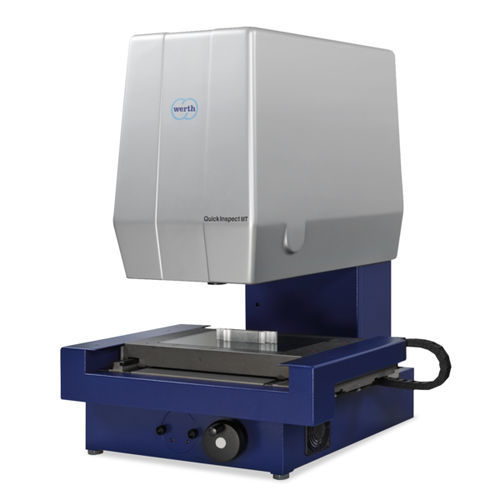

Computergesteuerte Koordinatenmessmaschine QuickInspect

SchwanenhalsTischgerätHochpräzision

Der QuickInspect ermöglicht das vollständige Erfassen des Werkstücks in einem Bild und gewährleistet einfachste Bedienung und kurze Messzeiten. Eine Fokussierung ist bei den meisten Gerätevarianten durch großen Schärfentiefe-Bereich der telezentrischen Objektive nicht notwendig. Das Werkstück wird auf den Messtisch des digitalen Messprojektors gelegt, automatisch erkannt und gemessen. Beim QuickInspect MT können im Rasterbild mit nahezu beliebiger Auflösung (Patent) auch kleine oder hochgenaue Merkmale an größeren Objekten dargestellt und optisch gemessen werden. Der Einsatzbereich sind 2D-Werkstücke. • Optoelektronischer 10-fach-Zoom und elektronischer Zoom mit fast beliebiger Vergrößerung • 8-Segment Dunkelfeld-Auflicht und Werth FlatLight möglich • Für hohe Vergrößerungen unterstützt eine komfortable Fokusfunktion der Messsoftware das einfache Scharfstellen • Funktionsgerechte Prüfung und farbcodierte Abweichungsdarstellung mit Werth BestFit oder ToleranceFit® • Vergleichbarkeit zur konventionellen Koordinatenmesstechnik durch Spezifikation nach DIN 10360 bzw. VDI 2617 Genauigkeit Zulässige Längenmessabweichung bis 0,25 µm
