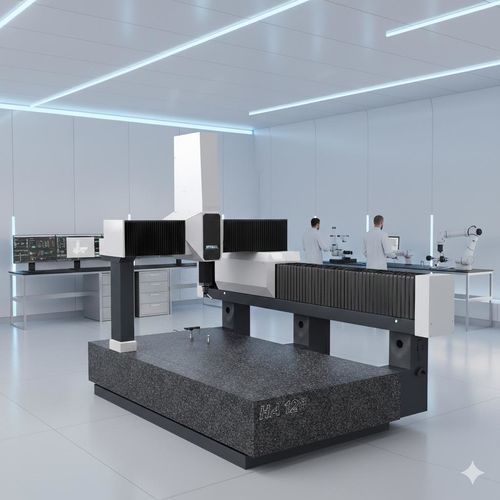

Brücken-Koordinatenmessmaschine HA

für Qualitätskontrollefür die MesstechnikHochpräzision

Übersicht
Die HA Series setzt innerhalb des WENZEL-Portfolios einen neuen Präzisionsmaßstab. Entwickelt für Anwendungen, bei denen Messergebnisse als Referenzwerte dienen, vereint sie kompromisslose mechanische Präzision, außergewöhnliche thermische Stabilität und maximale Reproduzierbarkeit selbst über große Messvolumen. Mit Genauigkeiten von bis zu 0.8 + L/500 µm liefert sie verlässliche Referenzwerte für anspruchsvolle Prüfaufgaben.

Design & Konzept
Die HA Series basiert auf der bewährten Halb-Portal-Architektur der LH Series, wurde jedoch speziell für den Hochpräzisionsbereich weiterentwickelt. Zentrale Komponenten, Führungen und Tragstrukturen wurden verstärkt, Lagerabstände vergrößert und die gesamte Massenverteilung neu gestaltet. Das mechanische Konzept wird durch ausgewählte Fertigungsprozesse sowie erweiterte Korrektur- und Kompensationsfunktionen ergänzt.

Materialien & thermisches Verhalten
Kern der Maschine ist ein massiver Granitmaschinenkörper. Basis, Fachwerk und quill bestehen vollständig aus Granit und bieten thermisch homogene Eigenschaften, hohe intrinsische Steifigkeit und exzellente Schwingungsdämpfung — entscheidende Voraussetzungen für reproduzierbare Messergebnisse auf höchstem Niveau.

Leistung & Anwendung
Die HA Series ist eine eigenständige Plattform für maximale Genauigkeit, hohe Reproduzierbarkeit und langfristige Messzuverlässigkeit. Sie gewährleistet gleichbleibend hohe Messgenauigkeit selbst unter anspruchsvollsten Bedingungen — über große Messbereiche und lange Zeiträume. Konzipiert für Aufgaben, bei denen Messergebnisse Prozesse validieren, Steuerentscheidungen unterstützen und als bindende Referenzwerte dienen.

Technische Daten

• Serie / Modell: HA series
• Genauigkeit: bis zu 0.8 + L/500 µm
• Architektur: Halb-Portal (abgeleitet und verbessert aus der LH Series)
• Maschinenkörpermaterial: massiver Granit (Basis, Fachwerk, quill)
• Mechanische Verbesserungen: verstärkte zentrale Komponenten, Führungen und Tragstrukturen; vergrößerte Lagerabstände; neu gestaltete Massenverteilung zur Minimierung von Grundfehlern
• Thermisches Verhalten: thermisch homogene Granitkonstruktion für außergewöhnliche Stabilität
• Funktionalität: erweiterte Korrektur- und Kompensationsfunktionen für Langzeitreproduzierbarkeit
• Anwendungsfokus: Referenzmessungen und anspruchsvolle Prüfaufgaben, die maximale Genauigkeit und Reproduzierbarkeit erfordern
