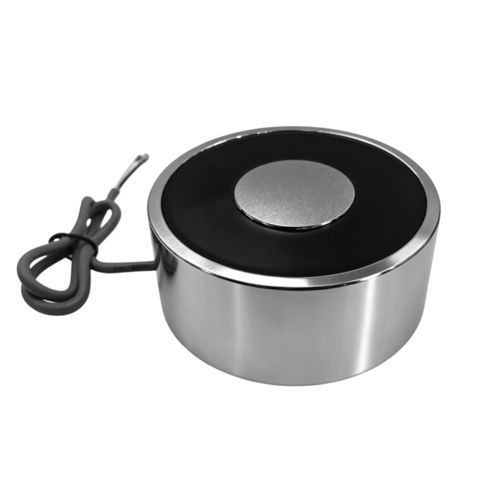

Haftmagnet WL10043

für Elektrofahrzeugfür elektronische Gerätefür medizinische Anwendungen

Übersicht
DC-Halteelektromagnete liefern eine stabile magnetische Haltekraft bei Versorgung mit Gleichstrom (DC). Für intermittierenden oder kontinuierlichen industriellen Einsatz konzipiert, bietet das Modell WL10043 eine zuverlässige Befestigung von ferromagnetischen Teilen in automatisierten Systemen, Spannvorrichtungen und Handhabungsgeräten. Kompakte Abmessungen und standardisierte Befestigung erleichtern die Integration in Produktionslinien.

Funktionsweise
Bei Anlegen einer DC-Spannung fließt Strom durch die Kupferspule und erzeugt ein Magnetfeld im Eisenkern und Gehäuse. Der Kontakt mit einer Metalloberfläche schließt den Magnetkreis und maximiert die Haltekraft. Die Halteleistung hängt von Spulenleistung und Strom, magnetischem Material, Kontaktfläche und Luftspalt sowie von Betriebstemperatur und Spannungsstabilität ab. Bei Abschaltung der Versorgung fällt das Magnetfeld zusammen und die Verbindung löst sich.

Highlights

• Hohe Haltekraft (angegeben 340 kg)
• Kompakte Bauform und standardisierte M10-Befestigung
• Niedrige Geräuschentwicklung im Betrieb
• Ausgelegt auf lange Lebensdauer in industriellen Umgebungen
• Erhältlich in mehreren Nennspannungen und Leistungsoptionen
• Kundenspezifische Konfigurationen auf Anfrage
• Präzisionsbearbeitung und Spulenwicklung mit Qualitätsprüfung

Hauptanwendungen

• Roboter-Endeffektoren und Spannvorrichtungen
• CNC-Vorrichtungen und Schnellspannsysteme für Bearbeitung und Messtechnik
• Sicherheitsschlösser, automatische Türen und Zugangskontrollsysteme
• Hebe- und Handhabungsaufsätze für kontrolliertes Greifen und Freigeben
• Medizinische Positioniereinheiten, die vibrationsfreien Halt erfordern
• Automatisierte Fertigungsanlagen und Industrie-4.0-Systeme

Vor-/Nachteile
Vorteile

• Hohe Haltekraft und präzise Positionierung
• Schnelle Reaktion und geräuscharmer Betrieb
• Keine mechanische Abnutzung durch bewegliche Teile
• Einfache elektrische Integration in Automatisierungsanlagen
• Lange Lebensdauer bei geeignetem Arbeitszyklus

Nachteile

• Wärmeentwicklung bei Dauerbetrieb—thermische Auslegung erforderlich
• Haltekraft abhängig von DC-Versorgung—Stromausfall führt zur Freigabe
• Leistung empfindlich gegenüber Oberflächenzustand und Luftspalten
• Höhere Anschaffungskosten gegenüber einigen mechanischen Spannern
• Benötigt geeignete DC-Versorgung und Ansteuerung

Fehlerbehebung (häufige Probleme & Lösungen)

• Keine Spannung / kein Halt: Verkabelung, Eingangsspannung und Spulenwiderstand prüfen
• Schwache Haltekraft: Luftspalt reduzieren, Kontaktfläche reinigen, Nennspannung prüfen
• Überhitzung: Arbeitszyklus prüfen, korrekte Spannung sicherstellen und Wärmeabfuhr verbessern
• Lärm oder Vibration: Befestigungen prüfen und anziehen, Ausrichtung kontrollieren
• Intermittierender Betrieb: elektrische Verbindungen und Stabilität der DC-Quelle prüfen

Technisches Datenblatt (Schlüsseldaten)
Brand: Weilong Technology
Model Number: WL10043
Rated Voltage (V): DC 12V und 24V
Rated Power (W): 14–25W
Work Mode: Power on, magnet on.
Holding Force: 340 kg
Working duty: 10%
Resistance: 68 Ω
Service Life: 100 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Carbon Steel Housing
Lead Wire Length: 200 MM
Install Style: Screw Hole M10* 20MM
Tolerance of Dimension: ± 0.1 MM
Water-proof: Yes, IP50
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-10%
Thread Depth: M10 * Length 20 mm
Payment Term: TT, or LC at Sight
Sample Order: Yes.
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Technische Spezifikationen

• Model: WL10043
• Brand: Weilong Technology
• Verfügbare Nennspannungen: DC 12V, DC 24V
• Nennleistungsbereich: 14–25 W
• Haltekraft (angegeben): 340 kg
• Spulenwiderstand (Beispiel): 68 Ω
• Leitungs­länge: 200 mm
• Montage: M10-Gewindebohrung, Tiefe/Länge 20 mm
• Schutzart: IP50 (wasserfest)
• Isolationsklasse: B
• Betriebstemperaturbereich: -10°C bis 100°C
• Arbeitszyklus: intermittierend (1–10 %; typisch 10 %)
• Lebensdauer (angegeben): 100.000 Zyklen
• Zertifizierungen: CE, RoHS, ISO9001
• Garantie: 1 Jahr
