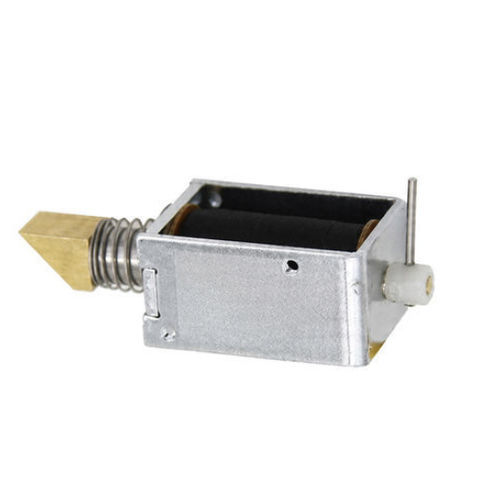

Elektro-Haftmagnet WL1039

linearkompaktDC

Product Overview
Zug-/Druck-Solenoidaktuatoren sind kompakte elektromagnetische Aktuatoren, die elektrische Energie in kontrollierte lineare Bewegung für Zug- und Druckanwendungen umwandeln. Die typische Konstruktion umfasst eine Spulenbaugruppe, einen magnetischen Kern, einen beweglichen Stößel, eine Rückholfeder und ein Schutzgehäuse. Diese Aktuatoren bieten schnelle Reaktion, reproduzierbare Hübe und kompakte Einbaumöglichkeiten für OEM- und Industrieautomationsanwendungen.

How It Works

• Die Spule mit einem definierten elektrischen Signal bestromen.
• Die Spule erzeugt ein Magnetfeld, das den inneren Stößel antreibt.
• Der Stößel erzeugt je nach Ausführung Zug- oder Druckbewegung.
• Die lineare Kraft wird auf den angeschlossenen Mechanismus übertragen.
• Bei Spannungsunterbrechung bringt eine Rückholfeder oder ein externer Mechanismus den Stößel in die Ruheposition zurück.

Main Features

• Bidirektionale lineare Bewegung (Zug und Druck) in einem kompakten Aktuator.
• Erhältlich in verschiedenen Spannungen, Hublängen und Kraftklassen für Designflexibilität.
• Robuste Spulen- und Gehäusedesigns geeignet für häufige Zyklen.
• Schnelle Reaktion für kurzhubige Positionierungs- und Schaltaufgaben.
• Anpassbare Befestigungs- und Maßoptionen für OEM-Integration.

Applications

• Industrieautomation: Positionierung, Klemmung, Zuführung, Schalten und Verriegelungsmechanismen.
• Robotik: kleine Greif-, Abgabe- und Mikro-Aktuierungen bei begrenztem Bauraum.
• Zugangskontrolle und elektronische Schließsysteme.
• Medizingeräte: Fluidsteuerungskomponenten und Diagnostikmechanismen mit wiederholbaren Kurzhubbewegungen.
• Verkaufsautomaten, Ticketing-Systeme, Büroautomation und intelligente Geräte.

Troubleshooting (common faults and remedies)

• Der Solenoid bewegt sich nicht — Versorgungsspannung prüfen, Spulenwiderstand messen und elektrische Verbindungen kontrollieren.
• Geringe Kraft — angelegte Spannung bestätigen, mechanische Last reduzieren oder ein Modell mit höherer Kraft wählen.
• Überhitzung — Einschaltdauer/Aktivierungszeit reduzieren, richtige Spannung sicherstellen und Belüftung bzw. Wärmeabfuhr verbessern.
• Langsame Reaktion — auf mechanische Reibung oder Verschmutzung prüfen, Ausrichtung überprüfen und verschlissene Teile ersetzen.

Datasheet (key rows)
Marke: Weilong Technology
Modellnummer: WL1039
Nennspannung (V): DC 3–48V
Nennleistung (W): 10–60 W
Arbeitsmodell: PUSH-PULL Type
Haltekraft (N): 1-2 N
Hub (mm): 1–8 MM
Rückstellzeit (s): 1 S
Lebensdauer: 300 Thousand Times
Zertifizierung: CE, RoHS, ISO9001
Material: Carbon Steel Housing with Zinc Plated Coating
Leitungslänge (mm): 200
Installationsstil: Adjustable Screw
Maßtoleranz: +/- 0.1 MM
Wasserdicht: None
Isolationsklasse: F 155 Cel. Degree
Hi-Pot-Test: AC 600V 50/60Hz 2s
Haltekraft ohne Erregung: 0
Arbeitstemperatur: -10°C-100°C
Duty Cycle: 1-100%
Gewindetiefe (mm): /
Zahlungsbedingungen: TT, or LC At Sight
Mustbestellung: Yes
Garantie: 1 Year
MOQ: 500 pcs
Lieferfähigkeit: 5000 pcs per Week
Lieferzeit: 30 Days
Verladehafen: shenzhen

Technische Daten

• Modell: WL1039
• Spannungsbereich: DC 3–48 V
• Leistungsbereich: 10–60 W
• Hub: 1–8 mm
• Haltekraft (erregt): 1–2 N
• Rückstellzeit: 1 s
• Lebensdauer: ~300.000 Zyklen
• Gehäuse: Baustahl mit Zinkbeschichtung
• Leitungslänge: 200 mm
• Isolationsklasse: F (155 °C)
• Betriebstemperatur: -10 °C bis 100 °C
• Duty Cycle: 1–100%
• MOQ: 500 Stk.; Lieferfähigkeit: 5000 Stk./Woche; Typische Lieferung: 30 Tage
