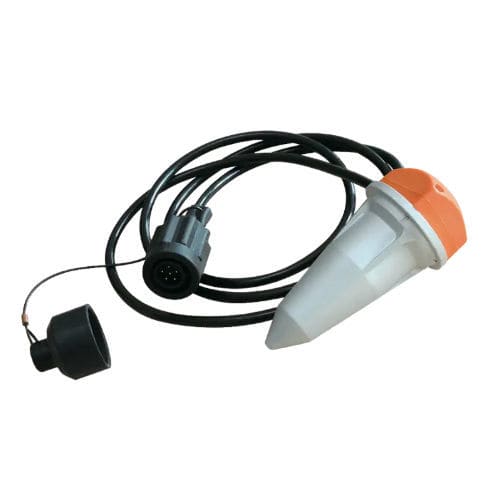

3D-Geophon VHL8 3C

Oberflächenhorizontalvertikal

Produktübersicht
Der Dreikomponenten‑Geophonstrang VHL8 ist für die gleichzeitige Erfassung der seismischen Komponenten X, Y und Z ausgelegt und unterstützt Multi‑Wave‑ und Mehrkomponenten‑Landseismik. Die kompakte, stromlinienförmige Bauweise eignet sich für Einzelpunktmessungen und den zuverlässigen Einsatz in anspruchsvollen Küsten‑ bzw. weichen Oberflächenbedingungen.

Produktkategorie

• Land 3C

Hauptmerkmale

• Dreikomponenten‑Design (X, Y, Z) zur simultanen Erfassung
• Kompakt, leicht und stromlinienförmig für einfache Handhabung und Einsatz
• Außengehäuse aus Legierung: hohe Festigkeit und Stoßfestigkeit für Einsatz auf harten Oberflächen
• Hervorragende Wasserdichtigkeit für dauerhaften, zuverlässigen Einsatz in Flachwasser, Schlamm, Marschland und Schnee
• Eingebautes Nivelliergerät und Orientierungskennzeichnungen zur korrekten Ausrichtung der Komponenten
• Zuverlässige interne Verbindungen und optimierte Kopplung zum Untergrund
• Interne Aufnahme für verschiedene Geophon‑Modelle bei Einzelpunktaufnahmen
• Spezial‑6‑poliger Stecker für zentrale Verbindung; Kabel Φ7.8 sechsadrig, Länge anpassbar

Technische Daten

• Abmessungen (Durchmesser × Höhe): Φ72 mm × 152 mm
• Kabel: Φ7.8 sechsadriges seismisches Kabel, Länge anpassbar
• Anschluss: spezieller 6‑poliger Stecker
• Komponentenverkabelung: X → Pins F, E; Y → Pins D, C; Z → Pins B, A

Zusammenfassung (Spezifikationen)

• Modell: VHL8 Dreikomponenten‑Geophonstrang
• Gehäuseform: kompakt, stromlinienförmig, Einzelpunktmessung
• Gehäuse: äußere Legierungsschale, stoßfest
• Einsatzumgebungen: geeignet für Flachwasser, Schlamm, Marschland, Schnee
• Anschluss & Kabel: 6‑poliger Stecker mit Φ7.8 sechsadrigem Kabel (Länge anpassbar)
• Abmessungen: Φ72 mm × 152 mm
