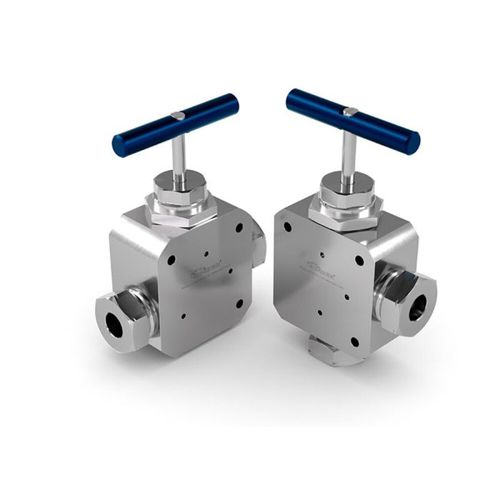

Nadelventil WEH002

manuellmit HandradIsolation

Produktbeschreibung
Handventile sind die zuverlässige Lösung zum Absperren und Regulieren von Medien. Speziell für extreme Hochdruckanwendungen entwickelt, werden sie in anspruchsvollen Hydrauliksystemen wie Hydroforming und Wasserstrahlschneiden eingesetzt.

Vorteile

• Richtungsunabhängige Absperrung – flexibel einsetzbar in jede Strömungsrichtung
• Hohe Durchflussraten – dank größerer Nennweite als der Rohr-Innendurchmesser
• Schnelle Betätigung – nur zwei Umdrehungen für vollständiges Öffnen/Schließen
• Einfache Bedienung – ergonomischer Handgriff für präzise Regulierung
• Schnelle Integration – kompatibel mit Fittings, identische Baugröße
• Montagefreundlich – verschiedene Befestigungsbohrungen zur Installation auf Panels oder Schienen

Merkmale

• Nadelventile zum Absperren von Hochdruckleitungen
• Schnelles Öffnen und Schließen mit nur wenigen Umdrehungen
• Einfacher Einbau durch zahlreiche Befestigungsmöglichkeiten
• Hohe Durchflussraten aufgrund optimierter technischer Nennweite
• Durchfluss in beide Richtungen möglich
• Lieferung inkl. vormontierten Druckringen und Druckschrauben

Anwendung

• Hydroforming-Anlagen
• Wasserstrahlschneiden
• Hochdruck-Prüfstände
• Industrie- und Sondermaschinenbau

Technische Daten
Druckbereich (PS): PS = 2.500 bar (36.259 psi), 4.200 bar (60.916 psi), je nach Ausführung
Temperaturbereich: +5 °C bis +50 °C
Medium: Luft / Wasser / Hydrauliköl (ausschließlich Öle gemäß Fluidgruppe 2 DGR)
Teilewerkstoffe: Hochfester Edelstahl
Anschlussgeometrie: HP‑Fitting 60° Cone & Thread
Konformitäten / Prüfungen / Zulassungen: Zertifiziertes Qualitätssicherungssystem nach Druckgeräterichtlinie 2014/68/EU; Einstufung: Artikel 4, Absatz 3

Charakteristika / Spezifikationen

• Serie: WEH002
• Material: hochfester Edelstahl
• Druckbereich: bis zu 4.200 bar (60.916 psi) je nach Ausführung
• Temperaturbereich: +5 °C bis +50 °C
• Medien: Luft, Wasser, Hydrauliköl (Fluidgruppe 2 DGR)
• Anschluss: HP‑Fitting 60° Cone & Thread
• Montage: Befestigungsbohrungen für Panel- oder Schienenmontage
• Betrieb: Richtungsunabhängige Absperrung, hoher Durchfluss, schnelle Betätigung (ca. 2 Umdrehungen)
• Lieferumfang: vormontierte Druckringe und Druckschrauben
• Zertifizierung: Qualitätsmanagement nach Druckgeräterichtlinie 2014/68/EU
