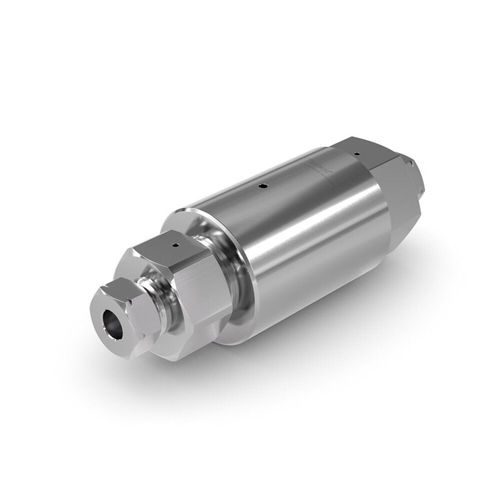

Kugelrückschlagventil C1-189332

für ÖlReinigungHochdruck

Kurzbeschreibung
Für Ultra-Hochdruck bis 4.200 bar / 60.000 psi

Produktbeschreibung
Überall dort, wo das Medium innerhalb eines Leitungssystems nur in eine Richtung fließen soll und am Rückfluss gehindert werden muss, leisten die WEH® Ultra-Hochdruck Rückschlagventile diese Funktion absolut zuverlässig. Die große technische Nennweite der Rückschlagventile ermöglicht hohe Durchflussraten bei geringem Druckabfall. Die Montage ist einfach durch die im Ventil integrierte Doppeldruckschraube: Das Rückschlagventil muss nur an einer Schlüsselfläche angezogen werden, das Rohr erfährt dabei keine Verspannung oder dreht sich mit.

Merkmale

• Einfacher Einbau durch integrierte Doppeldruckschrauben mit 1 x Links- und 1 x Rechtsgewinde
• Hoher Durchfluss dank großer technischer Nennweite
• Lange Lebensdauer durch Abdichtung mit hochwertiger Keramikkugel
• Lieferung inkl. vormontierten Druckringen und Druckschrauben

Anwendung
Die WEH® Ultra-Hochdruck Rückschlagventile mit Kugelabdichtung sind speziell für hydraulische Anwendungen im Hochdruckbereich ausgelegt. Alternative Ausführungen für andere Medienbereiche und Anwendungen sind möglich.

CAD
CAD-Dateien sind für diese Produktfamilie verfügbar.

Produktvarianten
Bestellnummer | Ausführung | Druckbereich (PS) | Geeignet für Rohr-Außendurchmesser | Technische Nennweite
C1-189332 | Kugel-Abdichtung | 2.500 bar / 35.000 psi | 3/8" | 5 mm
C1-189396 | Kugel-Abdichtung | 2.500 bar / 35.000 psi | 3/8" | 5 mm
C1-189397 | Kugel-Abdichtung | 4.200 bar / 60.000 psi | 1/4" | 2,8 mm
C1-189398 | Kugel-Abdichtung | 4.200 bar / 60.000 psi | 1/4" | 2,8 mm
C1-189399 | Kugel-Abdichtung | 4.200 bar / 60.000 psi | 3/8" | 4 mm
C1-189400 | Kugel-Abdichtung | 4.200 bar / 60.000 psi | 3/8" | 4 mm
C1-189401 | Kugel-Abdichtung | 4.200 bar / 60.000 psi | 9/16" | 5 mm
C1-189402 | Kugel-Abdichtung | 4.200 bar / 60.000 psi | 9/16" | 5 mm

Charakteristika / Spezifikationen techn. (Technische Daten)

• Max. Betriebsdruck an B2: PS = 2.500 bar (36.259 psi) oder 4.200 bar (60.916 psi), je nach Ausführung
• Öffnungsdruck PC: 1,8 bar (26 psi)
• Temperaturbereich: +5 °C bis +50 °C
• Medium: Flüssigkeiten gemäß Fluidgruppe 2 (DGR), z. B. Hydrauliköl
• Teilewerkstoffe: hochfester Edelstahl
• Ausführung: Kugel-Abdichtung
• Max. Einlassdruck an Eingang B1: 800 bar
• Anschlussgeometrie: HP-Fitting 60° Cone & Thread
• Konformitäten / Prüfungen / Zulassungen: Druckgerätetyp: rohrleitungsähnliches, druckhaltendes Ausrüstungsteil gemäß Artikel 2, Nr. 5 der Druckgeräterichtlinie; Einstufung: Artikel 4, Absatz 3
