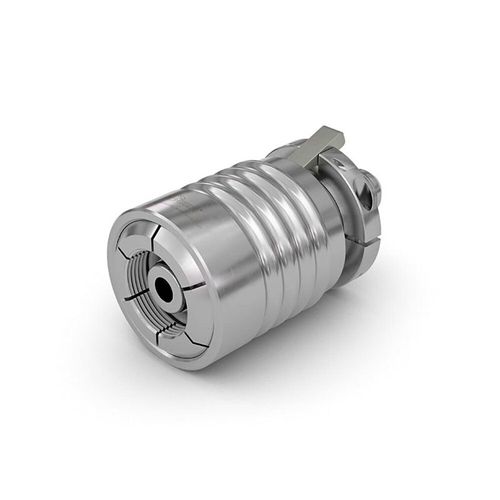

Schnellkupplung TW850-S60 H2

für Wasserstofffür TankstellenUNF

Produktbeschreibung
Eine große Herausforderung ist die zuverlässige Versorgung von Wasserstofftankstellen, wenn Wasserstoff nicht direkt vor Ort produziert werden kann. Neben dem Ausbau eines H2-Pipeline-Netzes werden Trailer für die Feinverteilung benötigt, die Wasserstoff von zentralen Füllstationen zu Tankstellen transportieren. Der Anschluss der Leitungen an diese Trailer erfolgt aktuell meist durch Rohrverschraubungen, die zeitintensiv sind und spezielles Training erfordern.

Der WEH® Adapter TW850-S60 H2 ist die optimale Lösung für die sichere, schnelle und effiziente Befüllung und Entleerung von Wasserstoffbehältern, wie z. B. H2-Trailern für die Tankstellenversorgung, bei einem maximalen Betriebsdruck von bis zu 530 bar.

Durch die innovative Spannzangentechnik und eine durchgängige technische Nennweite von 10 mm ermöglicht der Schnelladapter höchste Strömungswerte und reduziert die Befüllzeit signifikant. Die einfache Handhabung und der Wegfall aufwändiger Rohrverschraubungen machen den TW850-S60 H2 zu einem unverzichtbaren Werkzeug für die Befüllung von H2-Wasserstofftrailern und Versorger.

Dank des integrierten Sicherungshebels wird ein unbeabsichtigtes Lösen des Adapters zuverlässig verhindert, wodurch die Sicherheit während des Befüllprozesses maximiert wird. Mit seiner H2-Kompatibilität und robusten Konstruktion setzt der TW850-S60 H2 neue Standards in der Wasserstofflogistik und unterstützt die wachsende Nachfrage nach effizienten Lösungen für die Energiewende.

Merkmale & Vorteile

• Kompatibilität: Geeignet für typische Rohranschlüsse an H2‑Trailern
• Hohe Durchflusswerte: Durchgängige technische Nennweite bis zu 10 mm für maximalen Durchsatz
• H2‑Verträglichkeit: Werkstoffe und Konstruktion optimiert für Wasserstoff bei hohen Betriebsdrücken
• Robuste Bauweise: Korrosionsbeständige Werkstoffe für zuverlässigen Einsatz unter anspruchsvollen Bedingungen
• Schnellanschluss: Anschluss und Trennung in weniger als einer Sekunde; erspart zeitaufwändige Rohrverschraubungen
• Schiebehülsensicherung: Verhindert unbeabsichtigtes Lösen des Adapters

Anwendung
Befüllung und Entleerung von Wasserstoffbehältern, z. B. H2-Trailern für die Tankstellenversorgung, mit einem max. Betriebsdruck
bis 530 bar.

Hinweis: Der Adapter ist nicht für die Betankung von H2-Fahrzeugen ausgelegt.
Die Absperrung des Medienstroms muss durch ein separates Ventil vorgenommen werden, im TW850-S60 H2 ist kein Rückschlagventil enthalten.

Technische Daten

Technische Nennweite 5 mm
Max. zulässiger Betriebsdruck PS PS = 530 bar
Temperaturbereich -40°C bis +65°C
Medium Wasserstoff
Anschluss A W30x2,0 - LH AG
Betriebsmedieneingang B1 UNF 3/4"-16 AG
Leckrate 1 x 10-3 mbar x l/s, gemessen mit 100% Helium
Betätigung Manuelle Betätigung über Schiebehülse
Teilewerkstoffe Rostbeständig
Dichtungswerkstoffe NBR

Verfügbare Varianten
C1-186400 — PS = 450 bar — Technische Nennweite: 10 mm — Anschluss A: M36x2.0 - LH außen — Medienanschluss: UNF 7/8"-14 außen
C1-189758 — PS = 450 bar — Technische Nennweite: 7 mm — Anschluss A: W30x2.0 - LH außen — Medienanschluss: UNF 7/8"-14 außen
C1-189759 — PS = 530 bar — Technische Nennweite: 5 mm — Anschluss A: W30x2.0 - LH außen — Medienanschluss: UNF 3/4"-16 außen
C1-189766 — PS = 450 bar — Technische Nennweite: 10 mm — Anschluss A: M42x2.0 - LH außen — Medienanschluss: UNF 7/8"-14 außen
C1-189767 — PS = 530 bar — Technische Nennweite: 7.5 mm — Anschluss A: M42x2.0 - LH außen — Medienanschluss: UNF 3/4"-16 außen
C1-189768 — PS = 530 bar — Technische Nennweite: 7.5 mm — Anschluss A: M36x2.0 - LH außen — Medienanschluss: UNF 3/4"-16 außen
C1-190856 — PS = 450 bar — Technische Nennweite: 5 mm — Anschluss A: W21.8x1/14" - LH außen — Medienanschluss: UNF 7/8"-14 außen
C1-190859 — PS = 450 bar — Technische Nennweite: 10 mm — Anschluss A: M52x2.0 - LH außen — Medienanschluss: UNF 7/8"-14 außen
C1-190959 — PS = 530 bar — Technische Nennweite: 7 mm — Anschluss A: W21.8x1/14" - LH außen — Medienanschluss: UNF 3/4"-16 außen
C1-190960 — PS = 530 bar — Technische Nennweite: 7.5 mm — Anschluss A: M52x2.0 - LH außen — Medienanschluss: UNF 3/4"-16 außen
