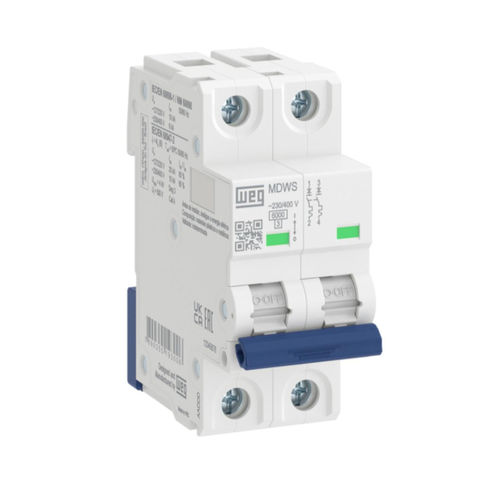

Hydraulisch-magnetischer Schutzschalter MDWS

induktivfür ÜberspannungsschutzStrom

Konzipiert für Überstrom- und Kurzschlussschutz. Stromstärkebereich von 2 bis 63 A in ein-, zwei-, drei- und vierpoligen Ausführungen. Sicherheit Die Leitungsschutzschalter MDWP, MDW und MDWH erfüllen die charakteristischen Auslösekurven B und C gemäß den Normen NBR NM 60898 und NBR IEC 60947-2. Flexibilität Die Baureihe verfügt über eine ein-, zwei- und dreipolige Verteilersammelschiene sowie ein Vorhängeschloss als Zubehör, wie in der NR 10 gefordert. In den Linien MDW und MDWP können Hilfs- und Alarmkontaktblöcke verwendet werden. Außerdem verfügt er über einen freien Auslösemechanismus, bei dem die Auslösung nicht von der Stellung des Griffs abhängt, sowie über eine Anzeige des Leistungsschalterstatus. Kurven der Auslösecharakteristik Kurve B Das Hauptmerkmal der Leitungsschutzschalter der B-Kurve ist die unverzögerte Auslösung bei Strömen, die 3 bis 5 Mal höher als der Nennstrom sind. Sie werden daher hauptsächlich zum Schutz von Stromkreisen mit Widerstandscharakteristiken oder mit großen Kabellängen eingesetzt. Kurve C Das Merkmal der Leitungsschutzschalter der C-Kennlinie ist die unverzögerte Auslösung bei Strömen, die 5 bis 10 Mal höher als der Bemessungsstrom sind. Sie werden daher für den Schutz von Stromkreisen mit induktiven Lasten eingesetzt.
