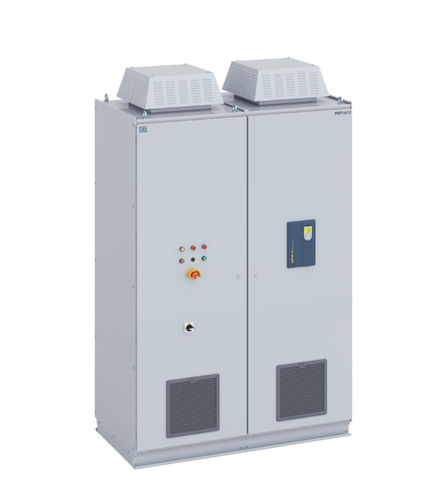

Dreiphasiger Frequenzumrichter AFW11M

IP54IP42modular

Der AFW11M G2, der gemeinhin als "modularer Antrieb" bezeichnet wird, wurde für die Montage auf einer modularen Struktur entwickelt und ist für hohe Ausgangsströme verfügbar, wobei die Spezifikation entsprechend den Anforderungen der Anwendung gewählt werden kann. Sie werden in den Versionen mit luftgekühltem Kühlkörper (AFW11M) oder wassergekühltem Kühlkörper (AFW11W) geliefert, unter Verwendung der neuen Generation von modularen Umrichtern CFW11M G2 / CFW11W, in den Spannungen von 380 bis 690 V, mit Eingangsgleichrichter in sechs Pulsen, zwölf Pulsen oder regenerativ. Flexibilität und Vielseitigkeit Der allgemein als "modularer Antrieb" bezeichnete AFW11M G2 verfügt über einen luftgekühlten Kühlkörper und verwendet die neue Generation der modularen Umrichter CFW11M G2 bei Spannungen von 380 bis 690 V, mit Eingangsgleichrichter in 6 Impulsen, 12 Impulsen oder rückspeisefähig. Mit dem Konzept der Konfiguration durch Leistungsmodule, bei dem die Breite viel kleiner als die Tiefe ist, bietet der AFW11M G2 eine Lösung mit einer kompakten Struktur, die seine Zuverlässigkeit erhöht und seine Wartung erleichtert. Wichtigste Merkmale Es kann mit bis zu 5 Leistungseinheiten (UP11) und 3 Gleichrichtereinheiten (UR11) konfiguriert werden, je nach Stromvariante, plus 1 Steuereinheit (UC11) und Verbindungskabel. Die Leistungseinheiten (UP11) werden direkt über den DC-Zwischenkreis versorgt, und die Steuereinheit wird über eine +24 Vdc-Stromversorgung gespeist. Anwendungen Diese Lösung wird bei Motoren mit hoher Leistung und bei Anwendungen eingesetzt, die Sicherheit, Flexibilität und Robustheit erfordern, und kann in verschiedenen Bereichen eingesetzt werden: Zucker und Ethanol Papier und Zellulose Zement Bergbau Stahlwerk Kältetechnik Schiffsantriebe Petrochemie
