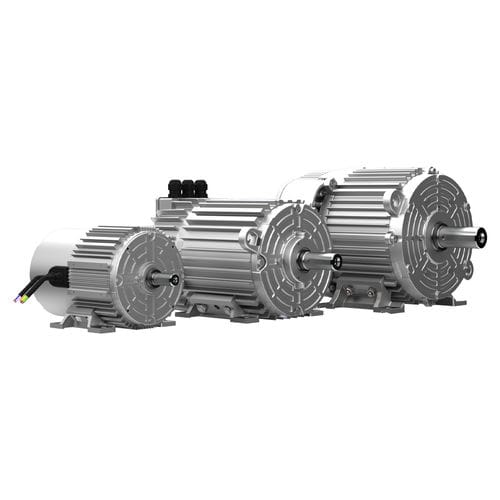

DC-Motor W30

dreiphasigECmit elektronischer Stromwandlung

Der W30 Smart EC ist eine einfache und effiziente Lösung für lufttechnische Anwendungen, die eine Drehzahlregelung erfordern. Der Gesamtwirkungsgrad des Systems (Motor + Antrieb) entspricht dem Effizienzniveau IE5. Standard-Merkmale Permanentmagnet, elektronisch kommutierter Motor Einphasig, 220 bis 277 VAC, 50/60 Hz Eingang Ausgangsleistung: 0,12 bis 1,1 kW bei 1500, 1800 oder 3000 U/min; Montage: IEC80 B3L Dreiphasig, 380 bis 480 VAC, 50/60 Hz Eingang Ausgangsleistung: 0,12 bis 4 kW bei 1500, 1800 oder 3000 U/min; Montage: IEC80 und IEC100, B3T Aluminiumrahmen, Schutzart IP55 Umgebungstemperatur: -20 bis 40°C (TENV)1; oder -20 bis 60°C (TEAO)2 Gesamtwirkungsgrad (Motor + Antrieb) - IE63 Vibrationsklasse A Drehrichtung CW/CCW (wählbar) Stufenlose Einstellung der Drehzahl (200 bis 1500/1800 U/min und 500 bis 3000 U/min) durch: Drucktasten (lokal) Gleichspannung (remote): 2 bis 10 VDC Gleichstrom (ferngesteuert): 4 bis 20 mA DC Frequenz (ferngesteuert): 10 bis 95% Optisch isolierte Ortssteuerstelle Mit Ablassschraube und V'ring-Dichtung Abgedichtete Lager für die Lebensdauer Antriebseitiger Lagerdeckel Strom- und Steuerkabel 500 mm lang Elektronischer Schutz: Überlast, Übertemperatur und Rotorsperre. Feuermodus (Override- und Höchstgeschwindigkeitsmodus) Anmerkungen: 1. Vollständig gekapselt, nicht belüftet. Leistung begrenzt auf 0,65 kW. Siehe WEG für elektrische Daten. 2. Vollständig gekapselt, luftgekühlt. Mindestluftstrom über Motorrahmen und Antriebsabdeckung 5 m/s. 3. Der W30 Smart EC erreicht die zukünftige Effizienzklasse IE6, die höchste auf dem Markt - unter Berücksichtigung von 20% weniger Verlusten als IE5 gemäß der Norm IEC TS 60034-30-2 - für drehzahlgeregelte Elektromotoren
