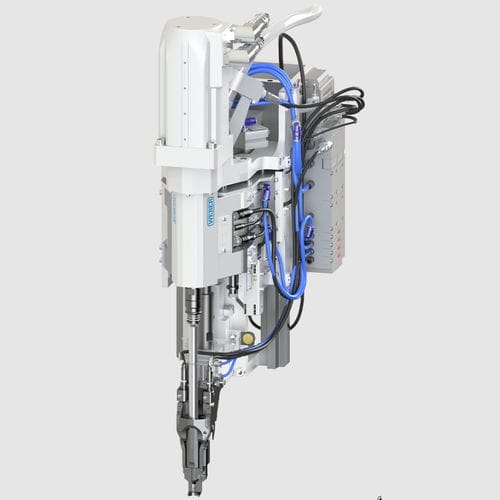

Schraubeinheit für fließlochformende Verschraubungen RSF25

Roboterfür Schraubmontagemit automatischer Schraubenzuführung

Übersicht
Robotergestütztes Schraubsystem für Fließlochverschraubungen (RSF25). Das System ermöglicht lösbare Schraubverbindungen ohne Vorbohren und gleicht Materialschwankungen sowie Fertigungstoleranzen aus. Es ist ausgelegt für Anwendungen mit einseitiger Zugänglichkeit und für Mischbauweisen, die lösbare, hochfeste Verbindungen verlangen.

Prozess und Leistung
Der RSF25 formt ein metrisches Gewinde direkt in die zu verbindenden Bauteile und erzeugt so demontierbare Verbindungen. Das Verfahren erreicht hohe Anzugskräfte und hohe Losdrehmomente. Die Prozessparameter sind frei parametrierbar, um das Anziehprofil an die Anwendung anzupassen. Das Fügeverfahren arbeitet wärmearm und unterstützt Verschraubungen bei einseitiger Zugänglichkeit.

Produktfeatures

• Roboterfähiges System zur Integration in Roboterzellen
• Verschraubung möglich bei einseitiger Zugänglichkeit
• Direktverschraubung ohne Vorloch möglich
• Formung eines metrischen Gewindes im Bauteil
• Kombinierbar mit anderen Fügetechniken (z. B. Kleben)
• Kompakte Bauform mit optimierter Störkontur
• Schnellwechsel-Werkzeugaufnahme und automatische Backenöffnung

Technische Daten (Auszug)
RSF25 —
Drehmoment [Nm] — bis 15
EC-Antrieb [U/min] — bis 8.000
Max. Axialkraft (bei 6 bar) [N] — bis 3.600
Niederhalterkraft (bei 6 bar) [N] — bis 1.400
Prozesszeit [s] — ab 1,6
Technische Änderungen vorbehalten.

Spezifikationen

• Modell: RSF25
• Max. Drehmoment: bis 15 Nm
• EC-Antriebsdrehzahl: bis 8.000 U/min
• Max. Axialkraft (6 bar): bis 3.600 N
• Niederhalterkraft (6 bar): bis 1.400 N
• Prozesszeit: ab 1,6 s
• Roboterfähig, einseitige Zugänglichkeit, direkte Bildung metrischer Gewinde, kombinierbar mit weiteren Fügeverfahren
