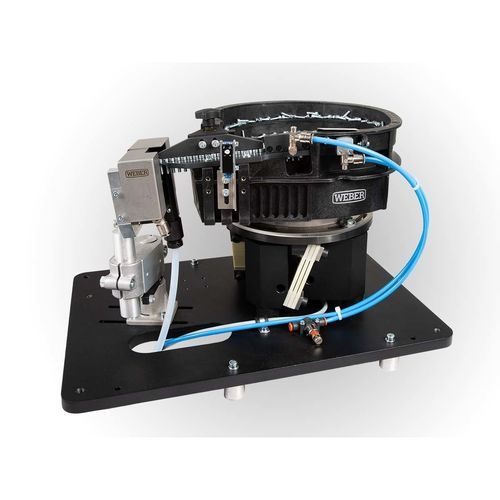

Drehbeschicker ZEB series

Vibrationfür SchüttgutRotation

Produktübersicht
Der Vibrationswendelförderer ZEB ist für das Sortieren, Pufferverhalten und Zuführen von Kleinteilen und Verbindungselementen wie Schrauben, Muttern, Stiften, Scheiben, Kappen und Sonderteilen ausgelegt. Abriebschonende Oberflächen und eine spezielle Beschichtung schützen das Fördergut und reduzieren Verschleiß. Der Antrieb erfolgt über eine geräuschgedämmte Vibrationsmechanik; eine optionale Schalldämmhaube (SDH) reduziert die Geräuschemission zusätzlich.

Optionale Ausstattung

• Füllstandssensoren
• Anwesenheitskontrolle
• Stellungsabfragen
• Bandbunker (Nachfülltrichter) zur Verlängerung der Nachfüllintervalle

Produktfeatures

• Abriebfestes Material und spezielle Beschichtung
• Geeignet für lange Schrauben, dünne Scheiben und kopflastige Schrauben
• Universell einsetzbar für verschiedene Verbindungselemente
• Vibrationstechnik zur Sortierung und Förderung
• Geräuschgedämmte Vibrationsmechanik; optionale Schalldämmhaube (SDH)
• Hohe Ausbringung: Taktzeiten bis ca. 0,8 s

Technische Daten ZEB (Auszug)
Baureihe | ZEB120 | ZEB240 | ZEB360
A Breite [mm] | 480 | 480 | 640
497 mit SDH* | 497 mit SDH* | 650 mit SDH*
B Tiefe [mm] | 340 | 340 | 536
353 mit SDH* | 353 mit SDH* | 547 mit SDH*
C Höhe [mm] | 456 | 456 | 602
463 mit SDH* | 463 mit SDH* | 607 mit SDH*
Gewicht [kg] | 25 mit SDH* | 54 mit SDH* | 80 mit SDH*
Füllvolumen [L] | 0,3 | 1,2 | 3,8
Füllgewicht [kg] | 1,2 | 6,0 | 17,0
D Höhe bis Topf [mm] | 290 | 300 | 360
E Höhe bis FSK** [mm] | 305 | 382 | 440

Schrauben
Kopf-Ø [mm] | 2,0 – 4,0 | 2,5 – 12,5 | 6,0 – 24,0
Gewinde | M1 – M2 | M2 – M6 | M4 – M14
Gesamtlänge [mm] | ≤ 22 | ≤ 48 | ≤ 73

Muttern
Eckmaß [mm] | — | ≤ 12,5 | ≤ 20
Gewinde | — | ≤ M8 | ≤ M10
Höhe [mm] | — | ≤ 9,5 | ≤ 9,5

Stifte
Stift-Ø [mm] | — | ≤ 8 | ≤ 16
Länge [mm] | — | ≤ 50 | ≤ 80

*SDH = Schalldämmhaube, **FSK = Füllstandskontrolle

Charakteristiken / technische Spezifikationen

• Baureihen: ZEB120, ZEB240, ZEB360
• Für Schrauben, Muttern, Stifte, Scheiben, Kappen und Sonderelemente
• Abriebfeste Oberflächen und spezielle Beschichtung zum Schutz des Förderguts
• Vibrationsantrieb mit geräuschgedämmter Mechanik; optionale Schalldämmhaube (SDH)
• Hohe Taktzahlen: bis ca. 0,8 s
• Füllvolumen: 0,3 / 1,2 / 3,8 L
• Füllgewicht: 1,2 / 6,0 / 17,0 kg
• Optionen: Füllstandssensoren, Anwesenheitskontrolle, Stellungsabfragen, Bandbunker
