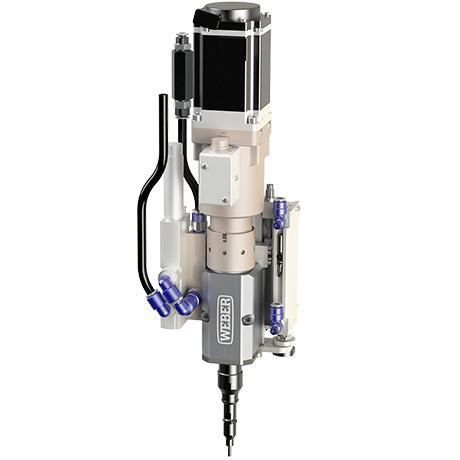

Elektroschrauber mit E-Kabel SEV-P

PistolenVakuum-Pickup-Systemservogesteuerter

Produktübersicht
Die SEV-P ist ein Pick & Place Schrauber für Leichtbauroboter (LBR). Er verfügt nicht über eine automatische Schraubenzuführung; optionale Vakuumtechnik führt Verbindungselemente prozesssicher zum Schraubpunkt. Die äußerst kompakte Bauweise ermöglicht Gewichte ab 1,5 kg. Der Schrauber besitzt einen Flansch nach ISO 9409-1-50-4-M6 zur Adaption an verschiedene Leichtbauroboter und eignet sich für Batterie-Montage/Demontage sowie andere Pick & Place-Verschraubungsaufgaben.

Werkzeugwechsel & Einsatz
Ein erweiterbares automatisches Wechselsystem mit RFID-Werkzeugidentifikation (Lesen & Schreiben) ermöglicht die Integration und den Austausch mehrerer Werkzeuge und unterstützt die vollautomatisierte Montage unterschiedlicher Verbindungselemente und Schraubprogramme. Die SEV-P kann mit optionaler Vakuumtechnik zur zuverlässigen Zuführung der Verbindungselemente und mit einer optionalen Zustellschlitten-Lösung für pneumatische Zustellung und aktive Tiefenmessung ausgestattet werden.

Merkmale

• Optionale Vakuumtechnik für prozesssicheren Transport von Verbindungselementen in vertieften und schwer erreichbaren Bereichen
• Pick & Place-Lösung mit Vakuumtransport
• Flansch nach ISO 9409-1:2004 (50-4-M6)
• Modulares Design zur Integration mehrerer Werkzeuge
• Elektrischer EC-Servoantrieb
• Geeignet für kollaborierende Leichtbauroboter (LBR) und Industrieroboter
• Automatischer Werkzeugwechsel mit RFID-Identifikation (Lesen & Schreiben)
• Optionaler pneumatischer Zustellschlitten mit aktiver Tiefenmessung

Technische Daten (Übersicht)
Baugröße | SEV-P10 | SEV-P30 | SEV-P60
Drehmomentbereich [Nm] | 1 – 10 | 3 – 30 | 6 – 60
Max. Drehzahl [U/min] | 2.500 | 1.500 | 850
Kopfdurchmesser [mm] / Mutterngröße | nach Bedarf | nach Bedarf | nach Bedarf
Gewicht mit / ohne Schlitten [kg] | 4,6 / 3,5 | 9,5 / 8 | 20 / 14
Bithub (spindelintern) [mm] | 5 | 5 | 10
Axialkraft interner Bithub [N] | 5 | 5 | 5
Zustellhub Schlitten [mm] | 50 | 50 | 125
Max. Einbautiefe Schraube [mm] | 130 | 180 | 130
Axialkraft Zustellhub [N] | 50 | 50 | 125
Werkzeugaufnahme | 1/4" | 5/16" | 7/16"

Anwendungen & Vorteile
Die SEV-P ist für Pick & Place-Verschraubungen optimiert, bei denen ein minimales Gewicht an der Roboterflanschfläche, prozesssicherer Bauteiltransport, modularer Werkzeugwechsel und präzises Verschrauben (optionale Tiefenmessung) erforderlich sind. Typische Anwendungen sind Batterie-Montage/Demontage und weitere robotergestützte Pick & Place Verschraubungsaufgaben.

Technische Spezifikationen

• Modell: SEV-P Serie (SEV-P10 / SEV-P30 / SEV-P60)
• Gewicht: ab 1,5 kg
• Montageflansch: ISO 9409-1-50-4-M6
• Werkzeugwechsel: Automatischer Wechsler mit RFID-Identifikation (Lesen & Schreiben)
• Vakuumoption: für Pick & Place-Transport von Verbindungselementen
• Antrieb: elektrisch (EC) Servo
• Verfügbare Drehmomentbereiche: 1–10 Nm, 3–30 Nm, 6–60 Nm
• Max. Drehzahlen: bis zu 2.500 U/min je nach Baugröße
• Bithub (intern): 5 mm (P10/P30), 10 mm (P60)
• Zustellschlitten-Längen: 50 mm (P10/P30), 125 mm (P60)
• Werkzeugaufnahmegrößen: 1/4" (P10), 5/16" (P30), 7/16" (P60)
• Max. Schraubenversenkfähigkeit: bis zu 180 mm je nach Baugröße
