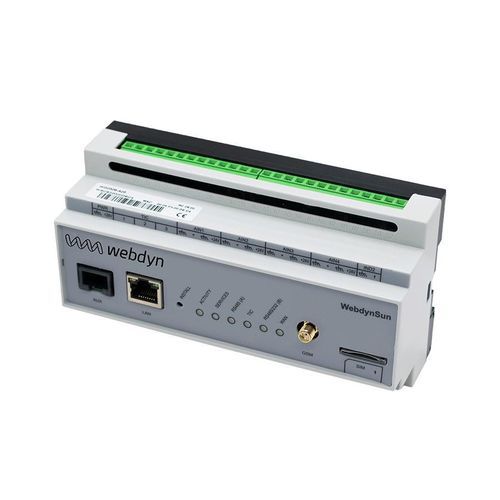

Gateway für Kommunikation WebdynSun

TelemetrieIoTGPRS

Produktübersicht
Das WebdynSun-Gateway überwacht und sammelt Leistungs- und Umweltdaten von Solaranlagen. Es fasst Kennwerte von Wechselrichtern, Stromzählern und Umweltsensoren (Einstrahlung, Temperatur, Windgeschwindigkeit etc.) in CSV zusammen und überträgt diese periodisch per 4G/2G-Mobilfunk, Ethernet oder Telefonnetz an einen zentralen Server. Installation und Konfiguration erfolgen über den integrierten Webserver und sind lokal oder aus der Ferne möglich. Das Gateway unterstützt zudem lokal steuerbare Aktionen, die von der zentralen Plattform ausgelöst werden.

Hauptmerkmale - Hardware

• 4G-Konnektivität
• RS485 / RS422 Schnittstellen
• Unterstützung für TIC-Zähler
• Analogeingänge
• Digitale Ein-/Ausgänge
• Ethernet-Anschluss
• Hutschienenmontage

Hauptmerkmale - Software

• Plug & Play Inbetriebnahme
• Fernkonfiguration und -verwaltung
• Alarmierung und Reporting

Stärken & Vorteile

• Schnelle Plug & Play Inbetriebnahme
• Überwachung von bis zu 200 Wechselrichtern pro Gateway (je nach Modell und Hersteller)
• Kompatibel mit einer Vielzahl marktgängiger Wechselrichter
• Sehr geringer mobile Datenverbrauch
• Aggregation von Parametern an einem Punkt für vereinfachte Überwachung
• Echtzeitüberwachung und -visualisierung
• Optimierung der Stromerzeugungseffizienz
• Unterstützt die Protokolle Modbus und SunSpec, gebräuchlich in PV-Anwendungen

Anwendungen

• Echtzeitüberwachung der Stromerzeugung von Solaranlagen
• Vorbeugende und korrigierende Fernwartung

Spezifikationen (Netz & Datenraten)
WebdynSun 4G
4G: LTE-FDD B1/ B3/ B5/ B7/ B8/ B20/ B28; LTE-TDD B38/ B40/ B41; 2G: GSM B2/ B3/ B5/ B8
LTE-FDD Datentrate (Mbps): 10 (DL)/ 5 (UL)
LTE-TDD Datentrate (Mbps): 7.5 (DL)/ 1 (UL)
GPRS Datentrate (kbps): 85.6 (DL)/ 85.6 (UL)
EDGE Datentrate (kbps): 236.8 (DL)/ 236.8 (UL)

Schnittstellen

• 4G-Konnektivität
• 1x RS485
• 1x RS485/RS422
• 3x TIC-Zähler
• 4x Analogeingänge
• 6x digitale Eingänge
• 2x digitale Ausgänge
• 1x Ethernet

Steckverbindungen

• 1x SMA-F Anschluss: GSM-Antenne
• 1x RJ45: Ethernet
• 2x Schraubklemmen: Stromversorgung, RS485/422, TIC, analoge Eingänge, digitale I/O
• 1x miniSIM-Kartenhalter

Technische Daten

• Status-LEDs
• Hutschienenmontage
• DC-Eingang: +12 bis +24 Vdc
• Stromaufnahme: 4 W max.
• Betriebstemperaturbereich: -5 °C bis 50 °C
• Lagerungstemperatur: -20 °C bis 85 °C
• Abmessungen: 157 x 86 x 59 mm
• Gewicht: 300 g
• Zertifizierungen: EMI EN55022 Klasse B; CE: EN50082
