Verwaltungssystem für Gebäude

Sensorfür UmweltdatenWAN

Überblick

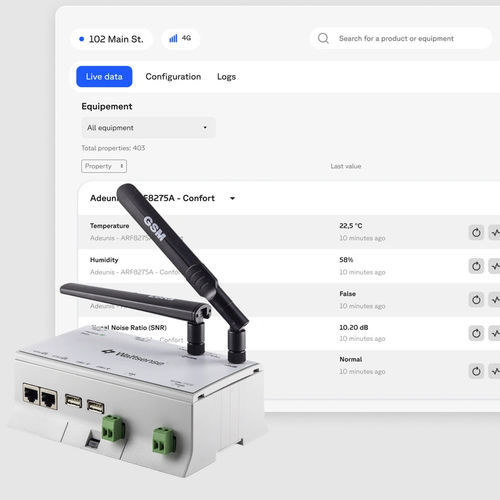

Das Wattsense Bridge ist ein offenes, interoperables IoT‑Gateway für die lokale Datenerfassung in Gebäuden und die lokale Protokollkonvertierung. Es ermöglicht eine schnelle Installation und Nachrüstung von Gebäudegeräten und leitet Feldprotokolle lokal an BACnet IP, Modbus IP oder MQTT zur Integration mit bestehenden Überwachungssystemen weiter.

Bridge‑Benutzerkonsole
Webbasierte Oberfläche zum Verbinden von Geräten mit wenigen Klicks über eine wachsende Gerätebibliothek (1.500+ Geräte). Wichtige Funktionen:

• Fernkonfiguration von Geräten bei lokaler Speicherung der Datenpunkte
• Echtzeit‑Datenansicht und Logs für Betriebseinblicke und Fehlersuche
• Konfigurationsassistent — keine Programmierung erforderlich, um Geräte und Automatisierungsregeln einzurichten

Hauptfunktionen

• Fernkonfiguration über die Benutzerkonsole
• Echtzeit‑Datenüberwachung und Logs
• Lokale Weiterleitung von LoRaWAN‑ und anderen Felddaten an BACnet TCP/IP, Modbus TCP/IP oder MQTT
• LoRaWAN → BACnet/Modbus Konvertierung für lokalen BMS‑Zugriff
• Optionale lokale MQTT‑Weiterleitung (Ethernet)
• Unterstützung für das Bereitstellen von Apps und Cloud‑Funktionen auf Tower‑Varianten (Bridge konzentriert sich auf lokale Nutzung)

Lizenzierung & Preissummary
Lizenzmodell: Einmalzahlung für Bridge.
Punktestruktur Beispiel: 100 Punkte (Bridge) mit Optionen für unlimitierte Punkte in bestimmten Angeboten.
Unterstützte lokale Funktionen: Konnektivität, Fernkonfiguration, LoRaWAN → BACnet/Modbus Konvertierung, BACnet TCP/IP Scan → MQTT.

Leistungsumfang der Lösungen (Vergleich)
Produkt | Bridge | Tower Lift | Tower Control
Verbindung zur Box über Mobilnetz | Ja | Ja | Ja
Echtzeit‑Datenansicht | Ja | Ja | Ja
Lokale Weiterleitung an BACnet, Modbus oder MQTT | Ja | Ja | Ja
Weiterleitung an einen entfernten MQTT‑Broker | Ja, über Ethernet | Ja | Ja
Cloud‑to‑cloud Datenabruf (Webhook, API, MQTT Cloud to Cloud) | Nein | Ja | Ja
Export einzelner oder periodischer Daten | Nein | Ja | Ja
Dashboards | Nein | Nein | Ja
Grafiken | Nein | Nein | Ja
Alarme | Nein | Nein | Ja
Automatisierung | Nein | (Tower Lift: teilweise) | Ja
Zeitplanung | Ja | Nein | Ja
Szenarien | Nein | Nein | Ja
Zahlung | Lizenz (Einmalzahlung) | Abonnements verfügbar | Abonnements verfügbar

Geräte & Ökosystem
Das Bridge integriert sich in eine Gerätebibliothek und ein Partner‑Ökosystem, um Zähler, Sensoren, HLK, Beleuchtung, BMS und viele LoRaWAN‑Geräte anzubinden. Es eignet sich zur Nachrüstung von Legacy‑BMS durch Protokollkonvertierung und für die schnelle Implementierung lokaler Smart‑Building‑Anwendungsfälle.

Anwendungsfälle / Beispiel‑Deployments

• LoRaWAN‑Daten lokal in BACnet IP konvertieren, damit ein BMS die HLK steuert
• Lokale Sensor‑ und Zählerdaten erfassen und über Modbus/BACnet/MQTT an Überwachungssysteme bereitstellen
• Nachrüstung kleiner/ mittlerer Gebäude: Zähler, Sensoren und Steuerungen für Automatisierung und Überwachung verbinden

Technische Spezifikationen

• Stromversorgung: stabilisierte Eingabe 85–264 V AC; Ausgang DC 24 V ±10% / 2 A
• Hardware: gleicher physischer Kasten wie die Wattsense Tower‑Familie (Bridge‑Firmware/Console auf On‑Premises‑Einsatz ausgerichtet)
• Datenablage: Datenpunkte lokal on‑premises gespeichert (nicht standardmäßig in der Wattsense‑Cloud)
• API: auf Bridge nicht verfügbar (API‑Zugang auf Tower‑Produkten verfügbar)
• Lokale Protokollkonvertierung: LoRaWAN → BACnet TCP/IP, LoRaWAN → Modbus TCP/IP, BACnet TCP/IP Scan → MQTT
• Echtzeitdaten & Logs: Ja
• Dashboards / Alarme / Szenarien: auf Bridge nicht verfügbar (verfügbar auf Tower Control)
• Lizenzmodell: Einmalzahlung für Bridge
• Punktestruktur: Beispiele mit 100 Punkten (Optionen für unlimitierte Punkte in bestimmten Angeboten)
• Zertifizierungen / Herkunft: CE‑zertifizierte Hardware, hergestellt in Frankreich
