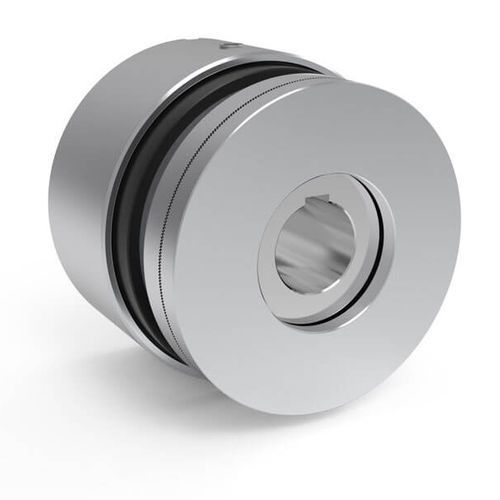

Scheiben-Schaltkupplung P310 series
Zahnpneumatischhydraulisch

Scheiben-Schaltkupplung
Scheiben-Schaltkupplung
Scheiben-Schaltkupplung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Scheiben, Zahn
Betätigung
pneumatisch, hydraulisch
Drehmoment

Min: 100 Nm
(73,7562 ft.lb)

Max: 25.600 Nm
(18.881,591 ft.lb)

Rotationsgeschwindigkeit

Min: 1.000 rpm
(6.283,19 rad.min-1)

Max: 4.300 rpm
(27.017,7 rad.min-1)

Beschreibung

Der Warner P310 VAR 00/VAR 10 wird pneumatisch betätigt, hat eine Zahnkupplung und funktioniert unter Druck. Merkmale Verwendung Kopplung einer Riemenscheibe oder einer Nabe Das Einkuppeln muss im Stillstand oder bei sehr niedriger Geschwindigkeit erfolgen, im Zweifelsfall Rücksprache mit dem Werk halten Besonderheiten Formschlüssige Kupplung für schlupffreien Antrieb Standardmäßig lieferbar für wahlfreien oder synchronisierten Betrieb (eine oder mehrere Position(en)/Umdrehung) Mehrere Positionen/Umdrehungen als Option (VAR n0, "n" gibt die Anzahl der Positionen an) Option: Erkennungsscheibe für die Überprüfung der Kupplungsposition Stationäre Druckluftverteilung inbegriffen Abgedichtete Lager Einstellung Überprüfung der Zahnstellung vor dem Einbau keine Verschleißnachstellung erforderlich Vorsichtsmaßnahmen bei der Montage Die Lebensdauer der Kugellager ist eine Funktion der Geschwindigkeit und des Drucks, siehe Kurve (siehe Diagramm) Die Verdrehsicherung des Zylinders muss mit einem seitlichen Spiel von 0,5 mm und einem Spiel von 1 mm nach unten in die Verdrehsicherungsnut eingesetzt werden. Dadurch wird eine normale Beanspruchung der Kugellager vermieden. Die Verwendung bei Vibrationen ist verboten Bei der Wahl der Befestigungsart muss der Axialschub berücksichtigt werden Das Gerät ist für den horizontalen Einsatz vorgesehen, für den vertikalen Einsatz wenden Sie sich bitte an das Werk Energieversorgung Geölte Druckluft. Für trockene Luft bitte Rücksprache mit dem Werk Kann mit Hydrauliköl betrieben werden. In diesem Fall bitte Rücksprache mit dem Werk

---
