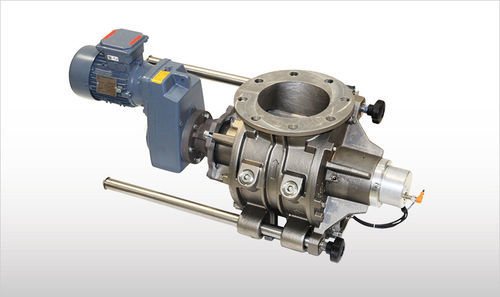

Zellenradschleuse für pneumatische Förderung REC

für Lebensmittelfür pulverförmiges Gutfür trockenes Schüttgut

Kurzbeschreibung
SlideOut‑Zellenradschleusen sind Dosiergeräte mit kontinuierlich rotierendem Zellenrad und zwei gleichzeitig über den oberen Einlauf befüllten Kammern. Sie ermöglichen präzises Dosieren von Pulvern und Granulaten und vereinfachen Reinigung und Wartung.

Funktion
Es stehen zwei Ausführungen zur Verfügung: REC (drop‑through) für die Schwerkraftentladung und RES (blow‑through) für die Einbindung in pneumatische Förderleitungen.

REC (Drop‑through SlideOut‑Zellenradschleuse)
Die REC‑Ausführung hat runde Ein‑ und Auslässe. Das vom Zellenrad aufgenommene Schüttgut fällt durch den unteren Auslass in einen Behälter oder auf ein nachgeschaltetes Fördersystem.

RES (Blow‑through SlideOut‑Zellenradschleuse)
Die RES‑Ausführung verfügt über eine runde Einlaufflansch und untere Rohranschlüsse beidseits. Das Material wird in weniger als einer halben Rotorumdrehung freigegeben und in den Luftstrom einer pneumatischen Förderleitung übergeben.

Merkmale

• Kontinuierlich rotierendes Zellenrad mit zwei Kammern; Standardrotor mit integrierter Welle
• Antrieb auf der Rotorwelle montiert
• Wellendichtung mit Luftspülung zur Reduzierung von Leckagen
• Dosierleistung: 5 / 10 / 20 / 35 Liter/Umdrehung (für 2", 3", 4", 5" Rohrleitungen)
• Betriebstemperaturbereich: -40 bis 150 °C
• Betriebsdruck: bis 1,0 bar
• Gehäusematerial: Edelstahl 1.4401 (AISI 316)
• Flansche: EN 1092‑1 PN 10 (DIN 2576)
• Kompakte, robuste Bauweise mit verschiedenen Oberflächenoptionen
• Werkstoffe gemäß EG‑Verordnung 1935/2004 (falls spezifiziert)
• ATEX 20/22‑Zertifizierung verfügbar

Vorteile

• Einfache, sichere und kosteneffiziente Wartung durch SlideOut‑Ausführung
• Langlebige Konstruktion bei geringem Platzbedarf
• Anpassungsfähig an unterschiedliche Schüttgüter

Zusätzliche Hinweise
Die SlideOut‑Ausführung erleichtert Inspektion und Service von Rotor und Dichtung. Verfügbare Oberflächen und zertifizierte Werkstoffe ermöglichen den Einsatz in lebensmittelbezogenen Anwendungen und in ATEX‑Umgebungen, sofern erforderlich.

Technische Spezifikationen

• Typen: REC (drop‑through) und RES (blow‑through)
• Rotor: kontinuierlicher Zellenradrotor mit zwei Kammern, Welle integriert
• Antrieb: Antriebseinheit auf Rotorwelle montiert
• Wellendichtung: Luftspülung
• Dosierleistung (pro Umdrehung): 5 / 10 / 20 / 35 L für 2", 3", 4", 5" Rohrleitungen
• Betriebstemperatur: -40 bis 150 °C
• Betriebsdruck: bis 1,0 bar
• Gehäuse: Edelstahl 1.4401 (AISI 316)
• Flanschnorm: EN 1092‑1 PN 10 (DIN 2576)
• Zertifizierungen: EG‑Verordnung 1935/2004 (sofern angegeben); ATEX 20/22
• Konstruktion: kompakt, robuste Ausführung; verschiedene Oberflächenoptionen
