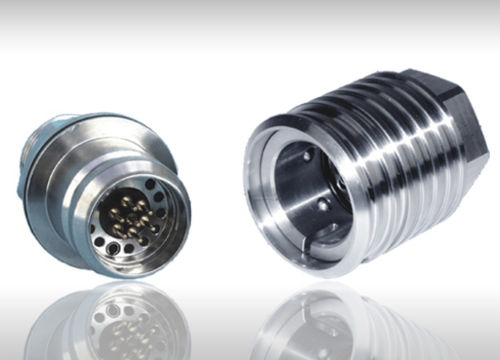

Pneumatischer Anschluss 13-019

SchnellEdelstahlKühlung

Im Niederdruckbereich werden für Sonderaufgaben Koaxialkupplungen eingesetzt. Dies sind Monokupplungen, die koaxial (Rohr im Rohr) fluidische Medien führen. Darüber hinaus gibt es koaxiale Monokupplungen, die neben einem fluidischen Medium gleichzeitig einen hochfrequenten Niederspannungsstrom führen (z. B. für Punktschweißzangen sowohl den Schweißstrom als auch das Kühlwasser) oder auch zusätzlich Signalströme übertragen. Medien: Druckluft Werkstoffe: Edelstahl 1.4404 Anwendungen: Koaxialkupplungen zur Kühlung von elektrischen Leitungen z. B. in Strangussanlagen (Stahlindustrie). Ein innen liegender Elektrostecker (7- oder 12-polig) wird von Druckluft oder Schutzgas umströmt und damit vor Überhitzung geschützt. Das Elektrokabel wird geschützt im Druckluftschlauch geführt. Gleichzeitig wird das Eindringen von Schmutz oder Feuchtigkeit verhindert. Zusätzlich kann die Druckluft in den Schaltschränken genutzt werden, ohne dass zusätzliche Leitungen verlegt werden. Besonderheiten: Für Druckluft oder Gase mit gleichzeitigem Elektrokontakt in koaxialer Bauweise. hinweise In folgenden Fällen dringend Beratung anfordern: Kuppeln unter Restdruck Pulsierende Drücke Verwendung von nichtschmierenden Medien Temperatursensible Prozesse Schnittstellenreduzierung Besondere Anforderungen an Reinheit der Armaturen Spezielle Zertifizierungen Nicht verschiebbare Flüssigkeitssäulen Hochviskose Medien Optimierung von Durchfluss
