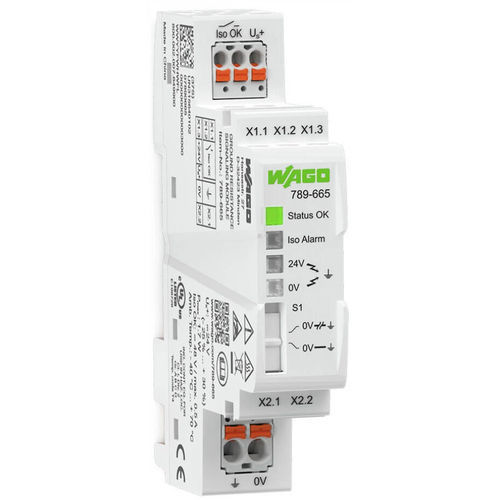

Erdungs-Fehlerdetektor 789-665

Das Produkt signalisiert die Unterschreitung eines nicht-einstellbaren, unsymmetrischen Isolationswiderstandes zwischen +24 V bzw. 0 V der Versorgungsspannung und Erde mittels eines potentialfreien Kontaktes („Iso OK“) und Status-LEDs. Der „Iso OK“-Kontakt kann über eine speicherprogrammierbare Steuerung ausgewertet werden. Dieser Zustand wird bis zum nächsten Messintervall aufrechterhalten. Betrieb bei geerdetem Steuerstromkreis (Funktionspotentialausgleich) ■ Das Modul stellt über einen Halbleiterschalter intern eine Verbindung zwischen den Anschlüssen 0 V (X2.2) und Erde (X2.1) her. ■ In einem Intervall von 10 s wird für 0,5 s diese Verbindung zwischen 0 V und Erde aufgetrennt und die Verschiebung des Isolationswiderstandes zwischen +24 V (X1.3) bzw. 0 V (X2.2) der Versorgungsspannung und Erde (X2.1) ermittelt. ■ Der Erdanschluss am Modul erfüllt nicht die Anforderungen an einen Schutzleiteranschluss (PE). Es handelt sich hierbei um eine Funktionserdung. Durch die Messmethode stellt das Modul keine dauerhafte Verbindung zwischen 0 V und Erde her. Betrieb bei ungeerdetem Steuerstromkreis In dieser Betriebsart ist der Halbleiterschalter zur Herstellung einer Verbindung zwischen 0 V (X2.2) und Erde (X2.1) deaktiviert. In einem Intervall von 1 s wird für 0,5 s die Verschiebung des Isolationswiderstandes ermittelt. Das Modul erfüllt nicht die Anforderungen an ein Isolationsüberwachungsgerät gemäß EN 61557-8.
