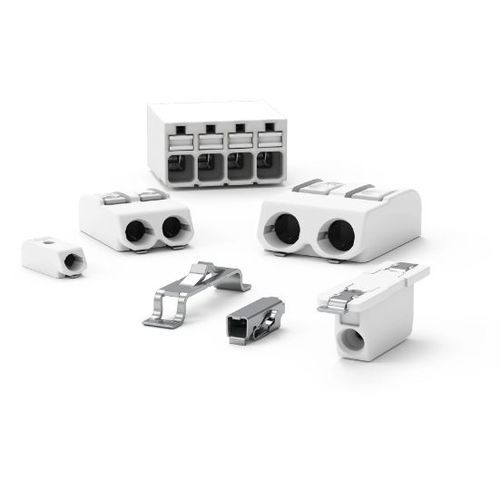

PCB-Klemmenblock 2059 series
SMTPush-inbipolar

PCB-Klemmenblock
PCB-Klemmenblock
PCB-Klemmenblock
PCB-Klemmenblock
PCB-Klemmenblock
PCB-Klemmenblock
PCB-Klemmenblock
PCB-Klemmenblock
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Montage
PCB, SMT
Anschluss
Push-in
Weitere Eigenschaften
bipolar, einpolig, dreipolig, Standard, kompakt
Nominalspannung

63 V, 160 V, 250 V, 320 V

Strom

3 A

Kabelschnitt

Min: 0,14 mm² (0 in²)

Max: 0,5 mm² (0 in²)

Beschreibung

Serie 2059 – für kleinste Baugrößen Die kleinste WAGO Klemme mit nur 2,7 mm Bauhöhe ist die ideale Lösung für sehr kleine LED-Module. Mit einem Leiterquerschnittsbereich bis 0,5 mm2 (eindrähtig) ermöglicht die Serie 2059 die Verdrahtung gängiger Leiterquerschnitte auf kleinstem Raum. Durch die Verbindungselemente lassen sich LED-Module einfach miteinander verbinden. Vorteile: •Kompakte Bauhöhe von nur 2,7 mm •Direktes Stecken eindrähtiger Leiter •Leiterquerschnitt: AWG 26 … AWG 20 (0,14 mm … 0,5 mm, eindrähtig) •Einfaches Lösen durch Betätigungswerkzeug •Realisierung verschiedenster Polzahlen durch polverlustfreies Aneinanderreihen von 1- bis 3-poligen Ausführungen – Reduzierung der Variantenvielfalt in der Produktion •Rastermaß: 3 mm •Lieferung in Tape-and-Reel-Verpackung zur vollständigen Integration in den SMT-Prozess
