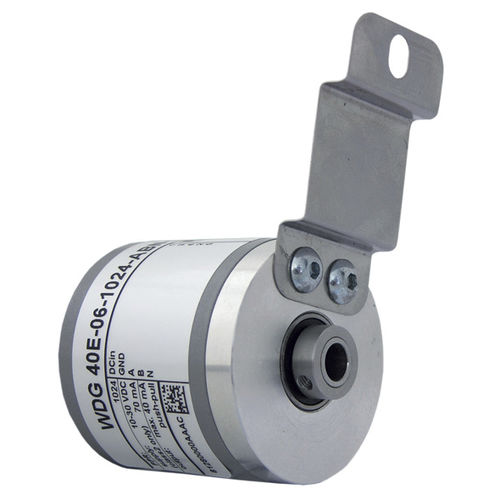

Inkrementaler Drehgeber WDG 40EoptischSacklochwellegekapselt
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Typ
- inkremental
- Technologie
- optisch
- Installierung
- Sacklochwelle, gekapselt
- Material
- Aluminium
- Schutzart
- robust, IP67, IP65, IP40
- Auflösung von Inkrementalgebern (Impulse/Umdrehung)
2.500 unit
- Baugröße
40 mm
(1,57 in)- Achsdurchmesser
6 mm
(0,24 in)- Länge
15 mm
(0,591 in)- Rotationsgeschwindigkeit
12.000 rpm
(75.398 rad.min-1)- Ausgangsfrequenz
200 kHz
- Prozesstemperatur
Max: 80 °C
(176 °F)Min: -20 °C
(-4 °F)
Beschreibung
Drehgeber inkremental, optisch,
Signalform: Rechteck.
Highlights
• Kleiner, robuster Endhohlwellengeber
• Voller Anschlussschutz bei 10 VDC bis 30 VDC
• Höchste Lagerlasten radial 100 N, axial 50 N
Produkt-Details
Flansch
Endhohlwelle
Aluminium, beschichtet
Eindringtiefe min.: 17 mm
Eindringtiefe max.: 20 mm
Max. Wellenbelastung radial: 100 N
Max. Wellenbelastung axial: 50 N
Ausgangsschaltung
TTL, RS422 kompatibel, inv.
HTL
Betriebsspannung
4,75 VDC bis 5,5 VDC
Eigenstromaufnahme: typ. 70 mA
10 VDC bis 30 VDC
Eigenstromaufnahme: typ. 70 mA
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
Alle Kataloge von Wachendorff Automation GmbH & Co. KG anzeigenMessen
Sie können diesen Hersteller auf den folgenden Messen antreffen
Weitere Produkte von Wachendorff Automation GmbH & Co. KG

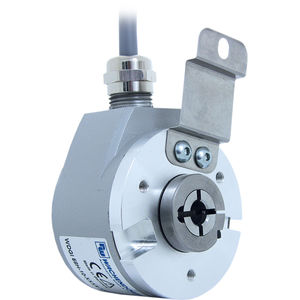

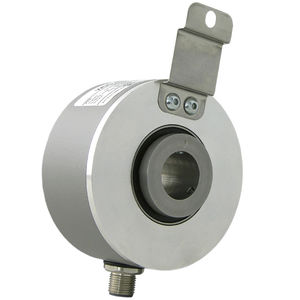

Drehgeber inkremental Hohlwelle
