- Sensorik - Messtechnik
- Positions-, Geschwindigkeits- und Beschleunigungsmessung
- Absoluter Drehgeber
- Wachendorff Automation GmbH & Co. KG

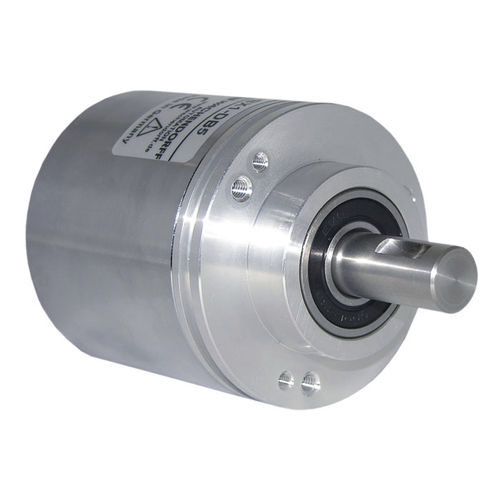

Absoluter Drehgeber WDGA 58DMagnet16-Bit32-Bit
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- absolut
- Technologie
- Magnet
- Auflösung absoluter Codierer
- 16-Bit, 32-Bit
- Drehzahl absoluter Codierer
- 16-Bit, 32-Bit
- Installierung
- mit Vollwelle, Singleturn, Multiturn, Flansch, gekapselt
- Ausgangssignal
- CANopen, CANopen LIFT
- Versorgungsspannung
- 24 VDC, 12 VDC, 15 V DC, 32 V DC
- Material
- Stahl
- Schutzniveau
- wartungsfrei, ultrarobust, IP67, IP65
- Weitere Eigenschaften
- galvanisch getrennt
- Baugröße
58 mm
(2,28 in)- Achsdurchmesser
12 mm
(0,47 in)- Länge
25 mm
(0,984 in)- Rotationsgeschwindigkeit
8.000 rpm
(50.265 rad.min-1)- Prozesstemperatur
Min: -40 °C
(-40 °F)Max: 100 °C
(212 °F)
Beschreibung
Drehgeber absolut, magnetisch, CANopen LIFT WDGA 58D,
Galvanisch getrennt;
Heavy duty;
Vollwelle, Klemmflansch;
16/32-bit Single-/Multiturn;
Kommunikationsprofil CiA 301;
Applikationsprofil CANopen LIFT CiA 417;
Binär-Code
Highlights
• EnDra®: Wartungsfrei und umweltschonend
• CANopen LIFT, Single- und Multiturn
• Kommunikationsprofil CiA 301
• Applikationsprofil CANopen LIFT CiA 417
• Single-/Multiturn (max. 16 bit / 32 bit)
• Zukunftsweisende Technologie mit 32 Bit Prozessor
• 2-Farb-LED als Anzeige von Betriebszustand und Fehlermeldung nach CiA 303-3
• Höchste Lagerlasten bis 400 N radial, 400 N axial
Produkt-Details
Flansch
Klemmflansch
Stahlgehäuse verchromt, magnetisch schirmend
Auflösung
Singleturn Auflösung
65.536 Schritte/360° (16 Bit)
Max. Wellenbelastung radial: 400 N
Max. Wellenbelastung axial: 400 N
Eigenstromaufnahme: typ. 100 mA
Leistungsaufnahme: max. 1 W
Schutzart
Gehäuse: IP65, IP67; Welleneingang: IP65
