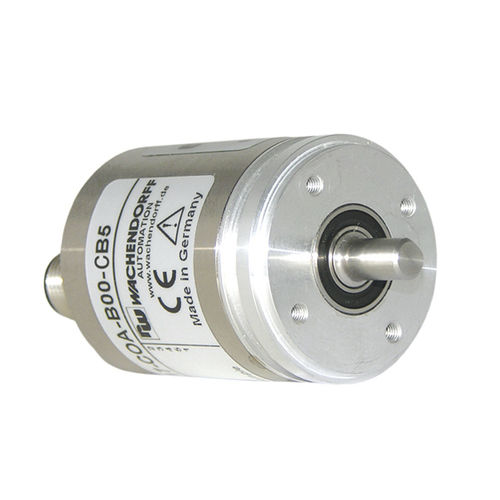

Absoluter Drehgeber WDGA 36AMagnet16-Bit32-Bit
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Typ
- absolut
- Technologie
- Magnet
- Auflösung absoluter Codierer
- 16-Bit, 32-Bit
- Drehzahl absoluter Codierer
- 16-Bit, 32-Bit
- Installierung
- mit Vollwelle, Singleturn, Multiturn, Synchroflansch, gekapselt
- Ausgangssignal
- SAE J1939, CAN
- Versorgungsspannung
- 32 V DC, 4.5 V DC
- Material
- Stahl
- Schutzart
- wartungsfrei, IP67, IP65
- Baugröße
36 mm
(1,42 in)- Achsdurchmesser
Max: 8 mm
(0,31 in)Min: 6 mm
(0,24 in)- Länge
Max: 18 mm
(0,709 in)Min: 11,5 mm
(0,453 in)- Rotationsgeschwindigkeit
12.000 rpm
(75.398 rad.min-1)- Prozesstemperatur
Max: 100 °C
(212 °F)Min: -40 °C
(-40 °F)
Beschreibung
Drehgeber absolut, magnetisch, CAN SAE J1939 WDGA 36A,
Vollwelle, Synchroflansch;
16/32-bit Single-/Multiturn;
Highlights
• EnDra®-Multiturn Technolgie: Wartungsfrei und umweltschonend
• CAN SAE J1939 Protokoll
• Zukunftsweisende Technologie mit 32 Bit Prozessor
• 2-Farb-LED als Anzeige von Betriebszustand
Produkt-Details
Flansch
Synchroflansch
Stahlgehäuse verchromt, magnetisch schirmend
Auflösung
Singleturn Auflösung
65.536 Schritte/360° (16 Bit)
Multiturn Auflösung
bis zu 32 Bit
Max. Wellenbelastung radial: 80 N
Max. Wellenbelastung axial: 50 N
Max. Wellenbelastung radial: 50 N
Max. Wellenbelastung axial: 50 N
Max. Betriebsdrehzahl
Eigenstromaufnahme: typ. 50 mA
Leistungsaufnahme: max. 0,5 W
Schutzart
Gehäuse: IP65, IP67, Welleneingang: IP65
