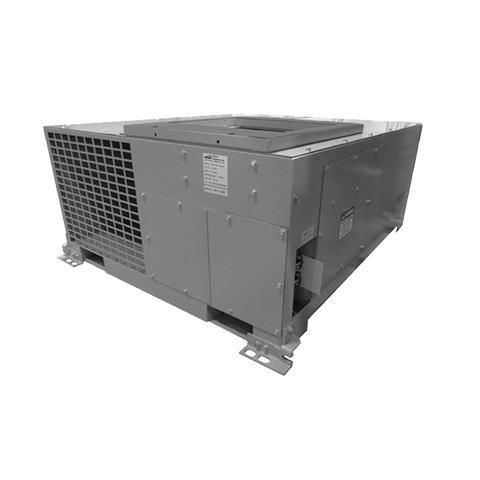

Zug-Klimaanlage / Unterboden ME7091

hermetischfür LokomotivenFahrerkabine

Produktbeschreibung
ICH 7091 ist eine Unterflur-HVAC-Einheit, entwickelt für dieselelektrische Lokomotiven im GE EVO-Stil. Die Einheit kombiniert Heizung, Belüftung und Klimatisierung, um das Kabinenklima das ganze Jahr über sicherzustellen, wobei invertergesteuerte Komponenten den Wartungsaufwand reduzieren.

Design und Betrieb
Die Serie ICH 7091 arbeitet invertergesteuert am 74 VDC-Lokomotivbus und erzeugt dreiphasigen Wechselstrom für die HVAC-Motoren. Alle Motoren werden vom Wechselrichter angetrieben, der Kompressor ist ein hermetisch geschlossener Scrollverdichter. Der Wechselrichter bietet mehrere Betriebsmodi und integriert Thermostate, Sicherheitsfunktionen sowie elektronische Schutzeinrichtungen wie Überlast- und Verpolungsschutz.

Eigenschaften

• 30.000 BTUH Kühlleistung (2-stufig)
• 11,25 kW elektrische Heizung (Standard, 3 Stufen; andere Leistungen optional)
• Betrieb des Gebläses: nur 2 Stufen
• Hochleistungsgebläse und Lüfter zur Luftverteilung in der Kabine
• Hermetisch abgedichteter Scrollverdichter
• Hochmoderne elektronische Steuerungen und Schutzfunktionen
• Internes Thermostat zur Aufrechterhaltung des Kabinenkomforts
• Eingebaute Überlast- und Sicherheitssteuerungen

Charakteristiken / Spezifikationen

• Modell: ICH 7091 (unterflurmontierte HVAC-Einheit für Lokomotiven)
• Anwendung: Dieselelektrische Lokomotiven, Unterflurplattform GE EVO-Stil
• Stromversorgung: Inverterbetrieb, ausgelegt für den Betrieb mit 74 VDC-Lokomotivbus zur Erzeugung von dreiphasigem AC für Motoren
• Kompressortyp: Hermetisch abgedichteter Scrollverdichter
• Kühlleistung: 30.000 BTUH (2-stufig)
• Heizleistung: 11,25 kW (Standard) in 3 Stufen; weitere Leistungen optional
• Gebläsebetrieb: 2 Stufen; Hochleistungsgebläse
• Steuermodi: 8 Standardmodi (Aus, niedriger Lüfter, hoher Lüfter, niedrige Kühlung, hohe Kühlung, niedrige Wärme, mittlere Wärme, hohe Wärme); zusätzliche Modi optional
• Kontrollen & Schutzfunktionen: Integrierte Thermostate und Sicherheitsfunktionen; Wechselrichter mit Überlast-, Verpolungs- und Motorlastschutz
• Nutzen: Ganzjähriger Kabinenkomfort bei reduziertem Wartungsaufwand
