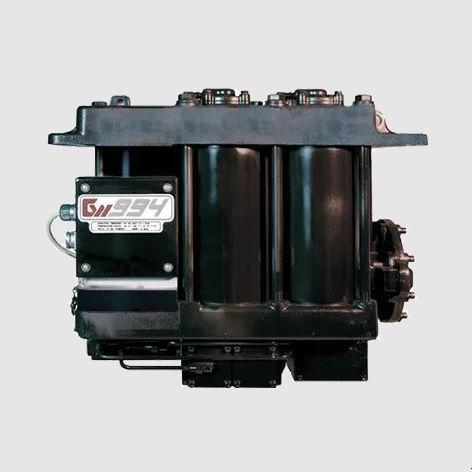

Drucklufttrockner durch Adsorption 994-500

Kurzbeschreibung
Eine kostengünstigere Alternative für Lokomotiven im Bereich 3.000–4.000 PS. Die 994-500 ist vollständig austauschbar mit der Baureihe 994-100 und hat die Hälfte der beweglichen Teile der Serie 975, wodurch Anschaffungs- und Wartungskosten reduziert werden.

Einzelheiten

• Betrieb: Doppelturm, Druckwechselregeneration; 65 s Zyklus pro Turm (48 s Regeneration, 17 s Druckaufbau); kompletter Zyklus alle 130 s
• Trocknungsmittel: Aktiviertes Aluminiumoxid, beutelverpackt
• Max. Systemdruck: 150 psig (10,0 bar)
• Temperaturbereich: -40°F bis +160°F (-40°C bis +70°C); Heizung inklusive
• Nenn-Einlassstrom: 100 scfm (2826 l/min)
• Selbstregelndes Spülventil: dosiert Regenerationsluft automatisch nach Einlassbedingungen
• Druckverlust: ≤ 5 psig bei 100 scfm @ 100 psig und 105°F (ohne Koaleszenzfilter)
• Koaleszenzfilter: 99,9 % Wirkungsgrad @ 0,3 Mikron
• Elektrik: 18–138 VDC (74 VDC nominal); Schnelltrennverbindung; 0,5 A max @74 VDC (Heizung aus), 10 A max @74 VDC (Heizung an)
• Exposition / Widerstand: beständig gegen direkten Wassersprühnebel und Schäden durch umherfliegende Trümmer
• Stoß / Vibration / EMI: 10 g Stoß (3 Achsen); erfüllt GETS- und EMD-Anforderungen
• Ermüdung: NFPA T2.6.1-1974 zyklische Kategorie 3/90 @ 140 psig
• Abmessungen: 29 in B x 24.22 in H x 16.5 in L (737 x 615 x 419 mm)
• Gewicht: 155 lb (45 kg) Trockner; 75 lb (34 kg) Montagehalter
• Optionen: Schalldämpfer; Merkmale: Timer-Speicher, mehrsprachige Beschriftungen

Charakteristiken / Technische Spezifikationen

• Modell: 994-500 (austauschbar mit 994-100)
• Typ: Doppelturm-PSA-Lufttrockner
• Nennvolumenstrom: 100 scfm (2826 l/min)
• Max. Systemdruck: 150 psig (10,0 bar)
• Temperaturbereich: -40°F bis +160°F (-40°C bis +70°C)
• Elektrik: 18–138 VDC; Schnelltrennanschluss
• Filtration: Koaleszenzfilter 99,9 % @ 0,3 µm
• Konformität: GETS, EMD, NFPA Ermüdungsstandard
