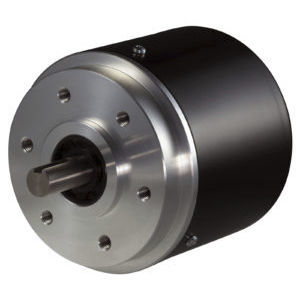

Absoluter Drehgeber MS90016-Bit20-BitMultiturn
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- absolut
- Drehzahl absoluter Codierer
- 16-Bit, 20-Bit
- Installierung
- Multiturn, Synchroflansch
- Ausgangssignal
- BiSS-C, RS-485, SAE J1939, SSI, CANopen, PROFINET, PROFIBUS, EtherCAT
- Versorgungsspannung
- 5 V DC, 8 V DC
- Material
- Aluminium, Edelstahl
- Schutzart
- Standard, IP65
- Anwendungsbereich
- für Industrieanwendungen
- Baugröße
90 mm
(3,54 in)- Achsdurchmesser
Max: 12 mm
(0,47 in)Min: 10 mm
(0,39 in)- Rotationsgeschwindigkeit
6.000 rpm
(37.699 rad.min-1)- Ausgangsfrequenz
500 kHz
- Prozesstemperatur
Max: 100 °C
(212 °F)Min: -20 °C
(-4 °F)
Beschreibung
Multi-Turn Drehgeber erfassen neben den Winkelschritten pro Umdrehung auch mehrere Umdrehungen. Mit der Antriebswelle ist ein internes Untersetzungsgetriebe verbunden, darüber wird die Anzahl der Umdrehungen erfasst. Alternativ ist dies auch elektronisch möglich.
Der Messwert bei Multi-Turn Drehgebern setzt sich damit aus der Winkelposition und der Anzahl der Umdrehungen zusammen. Der erfasste Messwert wird ebenfalls verrechnet und je nach Schnittstelle über verschiedene Interface-Module ausgegeben. Verfügbare Schnittstellen sind: SSI, Canopen, CAN SAE J1939, RS485, Profibus, Profinet, Ethercat, Biss-C.
Codierung: Binär, Gray
