Temperaturkontrolleinheit

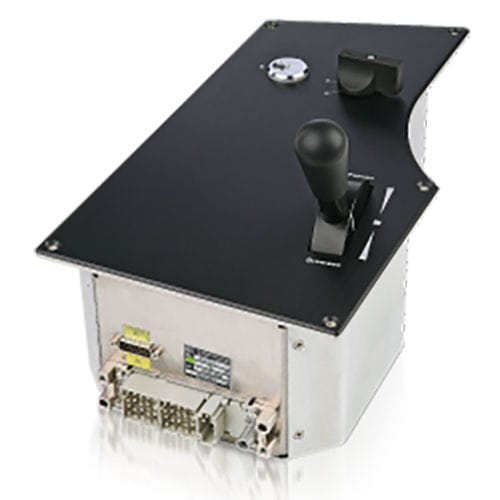

Der dargestellte Fahrschalter wird zur Befehlsgabe in Schienenfahrzeugen eingesetzt. Er lässt sich in 3 Hauptkomponenten unterteilen. 1. Fahr- / Bremsschalter Sollwertvorgabe im Zugkraft- bzw. Bremsbereich mit integrierter Totmannfunktion durch Niederdrücken des Griffstücks. 2. Vorwahlschalter Wahl des Betriebszustands: „R“, „0“, „*“, „V“, „N“. 3. Schlüsselschalter Freigabe des Fahrschalters. Betriebszustände: Stellung „0“ und „1“. Die genaue Anordnung dieser Komponenten, sowie deren Funktionsweise und Abmessungen sind in der Maßzeichnung M 4043 dargestellt. • Measurement : gemäß Maßzeichnung M4043 • Mechanische Lebensdauer : 10 Mio. Schaltspiele • Gewicht : ca. 9,5Kg • Lagertemperatur : -30°C bis + 70°C • Betriebstemperatur : -25°C bis + 70 °C • Schutzart frontseitig : IP40 • Schutzart einbauseitig : IP00
