Übersicht

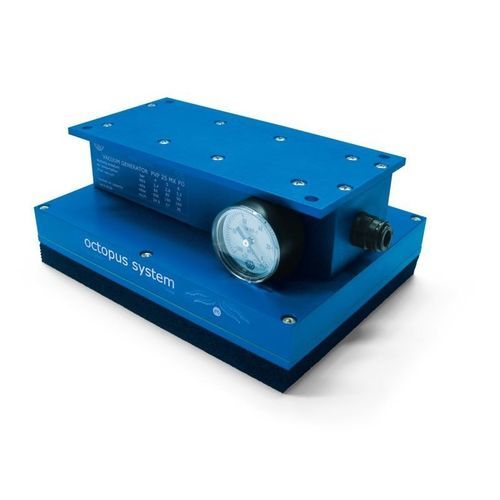

Das OCTOPUS-System ist eine modulare Familie von Vakuum-Greifsystemen, die entwickelt wurde, um die betriebliche Flexibilität von Palettierrobotern und Vakuum-Greifsystemen zu erhöhen. Es ermöglicht das Greifen von Objekten unterschiedlichster Form und Oberfläche, auch wenn die berührte Fläche nur einen kleinen Teil der Gesamtfläche darstellt. Das maximale Hebegewicht ist proportional zur Grifffläche.

Allgemeiner Aufbau
Die OCTOPUS-Systeme bestehen typischerweise aus folgenden Komponenten:

• Einseitig offenem, eloxiertem Aluminiumgehäuse mit integriertem Edelstahlsiebfeinfilter auf der Sauggseite zum Schutz der Vakuumerzeuger.
• Saugplatte aus eloxiertem Aluminium mit kalibrierten, äquidistant angeordneten Löchern, abgedeckt von perforiertem Moosgummi (verschiedene Dicken je nach Plattentyp).
• Einem oder mehreren druckluftbetriebenen Vakuumerzeugern (meist separat zu bestellen, außer in bestimmten Artikeln wie SO 15 20 MX).

Fragebogen zur Systemdimensionierung
Zur richtigen Dimensionierung des OCTOPUS-Systems ist die Kenntnis der Eigenschaften der zu hebenden Last erforderlich. Ein ausgefüllter Fragebogen und eine Zeichnung des Produkts erleichtern die Auswahl der geeigneten Sauggreifer und Platten.

OCTOPUS - Eigenschaften
Das System kann Objekte mit glatten, rauen oder unregelmäßigen Oberflächen aufnehmen; es ist möglich, mit derselben Lösung z. B. Kartons samt Holzpalette zu bewegen. Auf Anfrage sind abweichende Abmessungen, Saugplatten und Vakuumerzeuger lieferbar.

Kleine Vakuumgreifsysteme OCTOPUS
Das System umfasst ein eloxiertes Aluminiumgehäuse, eine eloxierte Aluminium-Saugplatte mit kalibrierten Löchern und perforiertem Schaumgummi sowie einen mehrstufigen Vakuumerzeuger mit integrierter Schalldämpfung.

• Produktcodes: SO0808X, SO0712X, SODO10X, SODO18X, SO1520MX, SODO35X, SODO50X

Zusammensetzung und Identifizierung
Standardmäßig sind OCTOPUS-Systeme mit PX-Saugplatten ausgestattet; bei Austausch durch andere Platten sind Identifizierungscodes zu ändern. PX-Platten sind eloxierte Aluminiumbleche mit kalibrierten Löchern, beschichtet mit perforiertem Moosgummi in verschiedenen Dicken.

• Produktcodes (Beispiele für PX/P2X): PX0712, PX0808, PX1520, PX2030, PX2040, PX2060, PX3030, PX3040, PX3050, PX4040, PX4060, PX40100, PX6080, PX60120, PX80100, PXDO10, PXDO35, PXDO50

Saugplatten-Ausführungen
Standard PX/P2X: zwei Moosgummidicken (15 mm für PX, 30 mm für P2X), Löcher gebohrt entsprechend kalibrierter Löcher im Aluminiumblech. PXE/P2XE: mit selbstschließenden Ventilen in jedem Loch zur Verringerung des Vakuumverlusts bei fehlenden Kontaktpunkten und zur Energieeinsparung.

• Beispiele selbstschließende Ventile: PXE2030, PXE2040, PXE2060, P2XE2030, P2XE2040, P2XE2060

Spezial-Saugplatten
PH / P2H: Sondersaugplatten für leere Dosen, Konservendosen, Gläser und Flaschen (ohne Deckel). PY / P2Y: Platten mit größerer Kraftentfaltung (PY) bzw. für sehr unregelmäßige Oberflächen (P2Y). PV / P2V: Platten mit aufgeschraubten Sauggreifern (typischerweise Balg-Typ) zur Aufnahme sehr unregelmäßiger oder flexibler Oberflächen (z. B. Beutel, Blisterverpackungen). PJ-Platten: zum Greifen von Papier- oder Plastikbeuteln mit Pulvern oder Flüssigkeiten; Dichtung begrenzt Verformung und minimiert Vakuumverluste.

• PH/P2H Beispiele: PH1520, PH2030, PH2040, PH2060, PH3030, PH3040, PH3050, PH4040, PH4060, PH40100, PH6080, PH60120, PH80100, PH110130
• PY/P2Y Beispiele: PY1520, PY2030, PY2040, PY2060, PY3030, PY3040, PY3050, PY4040, PY4060, PY40100
• PJ Beispiele: PJ0712, PJ0808, PJ1520, PJ2030, PJ2040, PJ2060, PJ3040, PJ3050, PJ4060

Greifleisten und Vakuumaufnahmeleisten
OCTOPUS-Greifleisten sind nach demselben Funktionsprinzip ausgelegt und serienmäßig mit einer gerillten Stützplatte für schnelle Montage versehen. Sie können mit Sauggreifern und selbstschließenden Ventilen geliefert werden; alternativ sind thermoplastische Polizen-Aluminium-Teile zur Gewichtsreduzierung möglich.

• Beispiele Greifleisten-Codes: BO0860X, BO0880X, BO08100X, BO1240X, BO1260X, BO1280X, BO12100X, BO12120X, BO12140X

Zubehör und Ersatzteile
Verfügbar sind u. a. digitale Vakuumschalter, elektrische Kabel (axial/radial), Vakuummeter, Manometer, Schalldämpfer, Dichtungssätze, Blattventile, Edelstahlscheibenfilter, Sauggreiferhalterungen mit kalibrierten Löchern und verschiedene Montagekits.

• Beispiele Zubehörcodes: 121010, 001220, 001221, 090315, 090325, 00BO116, SSX1/4, 00KITPVP25MX, 00KITPVP100M

Sonderausführungen
Sondermodelle und 3D-gedruckte Greifsysteme sind verfügbar; 3D-gedruckte Varianten sind in Blau, Schwarz, Weiß und Rot erhältlich.

• Beispiele Sondercodes: SO27422V, SO33552V, SO18212CX, SO0720X, SO20100X

Hinweis
OCTOPUS-Systeme können auf Anfrage mit abweichenden Abmessungen, Saugplatten, Sauggreifern und Vakuumerzeugern geliefert werden, um spezielle Anwendungen zu erfüllen.

Caractéristiques / spécifications techniques

• Gehäusematerial: eloxiertes Aluminium
• Saugplattenmaterial: eloxiertes Aluminium mit perforiertem Moosgummi-Belag (verschiedene Dicken: üblich 15 mm, 20 mm, 30 mm je nach Typ)
• Filter: integrierter Edelstahlsiebfeinfilter (saugseitig)
• Vakuumerzeugung: druckluftbetriebene Vakuumerzeuger (ein- oder mehrstufig), meist separat bestellbar
• Minimales Referenzvakuum für Berechnungen: -75 kPa
• Sicherheitsfaktor bei Hubkraftberechnung: 3
• Saugplattenvarianten: PX, P2X, PXE (mit selbstschließenden Ventilen), PH/P2H (für Dosen/Gläser), PY/P2Y (höhere Kraft / raue Oberflächen), PV/P2V (mit Sauggreifern), PJ (für Beutel)
• Mögliche Sonderausführungen: Platten mit Sauggreifern, selbstschließenden Ventilen, Polizen-Thermoplast-Teile zur Gewichtsreduzierung, 3D-gedruckte Gehäuse
