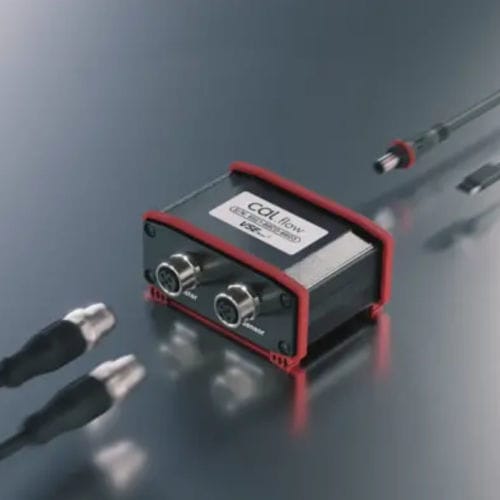

Volumen-Kalibriersystem Cal.flow

Durchflusskompakttragbar

Das portable Kalibriersystem Cal.flow ermöglicht hochgenaue Durchflusskalibrierungen nach dem Referenzprinzip.

Das Cal.flow Kalibriersystem wird in Verbindung mit der PC-Software EasyCal verwendet, um Kalibrierungen mit hoher Präzision bei VSE Durchflussmessgeräten durchzuführen. Cal.flow ist ein kompaktes USB-Gerät, welches sich in Verbindung mit einem PC perfekt zur Kalibrierung von Durchflussmessgeräten mit Impulsausgang eignet.

Hierzu wird lediglich ein hydraulischer Prüfaufbau (siehe Abbildung) benötigt, in dem ein Referenzgerät (auch „Master“) und ein Prüfling in Reihe mit Durchfluss beaufschlagt werden. Der Durchfluss in beiden Geräten ist folglich identisch und die sich ergebenden Frequenzwerte werden miteinander verglichen - dies nennt sich das Referenzprinzip.

Leistungsdaten

• Perfekt für manuell gesteuerte Prüfstände
• Referenzprinzip mit kalibriertem Master-Volumensensor
• Hochgenaue Messergebnisse dank Verhältniszählverfahren
• Geführte Kalibrierprozedur mit Live-Darstellung beider Durchflüsse
• Einstellbare Messparameter - z.B.:
• Anzahl der Messpunkte und -zyklen
• Messvolumen/Impulsanzahl mit optionalem Zeitlimit
• Vorgabe der Kalibrierdurchflüsse
• Bis zu 24 Master-Linearisierungspunkte
• Automatische Berechnung der Genauigkeit und Reproduzierbarkeit
• Generierung eines PDF-Messprotokolls
• Kompakte Bauform
• Einfach zu bedienen

Cal.flow übernimmt die Spannungsversorgung und Erfassung der Signale beider Volumensensoren und ermittelt anschließend hochgenau den spezifischen K-Faktor des zu prüfenden Geräts. Der Kalibrierablauf wird über die PC-Software EasyCal je nach Anforderung passend eingestellt und führt den Anwender durch die Prozedur.
