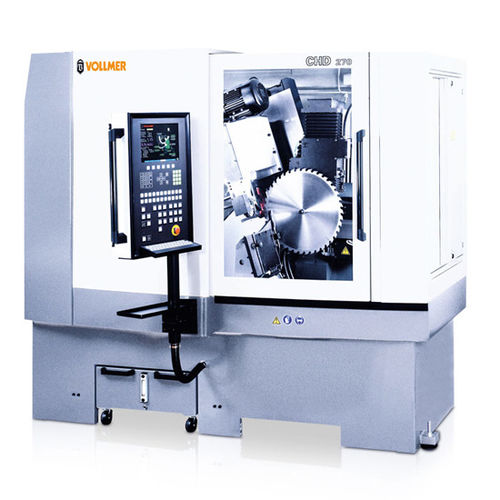

Werkzeugschleifmaschine mit Senkrechtschleifscheibe CHD 270

für SchneidinstrumenteautomatischCNC

CHD 270 – KOMPLETTBEARBEITUNG AN SPAN- UND FREIFLÄCHE Schärfmaschine mit acht CNC-gesteuerten Achsen und Messeinrichtung. Für die automatische Bearbeitung von hartmetallbestückten Kreissägeblättern mit unterschiedlichen Durchmessern und Zahngeometrien an Span- und Freifläche. Konsequente Weiterentwicklung eines überlegenen Maschinenkonzeptes für höchste Präzision beim Schärfen von HW-Kreissägeblättern. Voll CNC-gesteuert (acht CNC-Achsen) einschließlich des Vorschubs und der Span-/Freiwinkelverstellung. Mit automatischer Messeinrichtung. DAS MASCHINENKONZEPT Der Maschinenaufbau garantiert Ihnen hohe Stabilität, geringen Platzbedarf und optimale Bedienbarkeit. Bei der CHD 270 ist das komplette Schleifaggregat kompakt und robust auf einem Zentralblock (Monoblockbauweise) aufgebaut. Dies sorgt für höchste Präzision und Laufruhe. Fortschrittliches Design und hohe Ergonomie erlauben eine hervorragende Bedienbarkeit sowie leichten Zugang für Wartungsarbeiten an Schaltschrank, Kühlmittelpumpe, Pneumatik und Feuerlöscheinrichtung. DAS KONZEPT FÜR HÖCHSTE WIRTSCHAFTLICHKEIT UND PRÄZISION ZUM SCHÄRFEN KOMPLEXER ZAHNGEOMETRIEN IN EINEM UMLAUF Patentierte Doppelschleifscheibe für die Komplett­bearbeitung ohne Schleifscheibenwechsel Höhere Genauigkeit der Zahnschneiden durch Messen der kompletten Zahngeometrien Leistungsstark durch hohe Bearbeitungsgeschwindigkeit DIE ANWENDUNG Höchste Flexibilität für alle Zahnformen. Die acht CNC-gesteuerten Achsen in Verbindung mit der VOLLMER PMC-Steuerung sind Voraussetzung für universelle Einsatzmöglichkeiten. Viele Schleifprogramme sind bereits hinterlegt. Sondergeometrien können jederzeit über das Mehrflächenprogramm realisiert werden.
