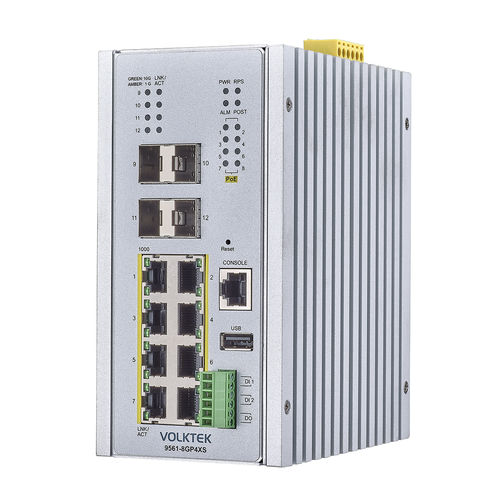

Ethernet-Switch / managed 9561-8GP4XS-TSN

8+4 PortsGigabit-EthernetLWL

Produkt-Highlights

• Unterstützt Layer-3-Routing – effiziente Kommunikation zwischen Subnetzen
• 8 x 10/100/1000 btPoE-Ports – bis zu 90W pro Port für leistungsstarke PDs (Gesamt-PoE-Budget: 360W)
• 4 x 100/1G/10G SFP+ Uplink-Slots – ultraschnelle Glasfaseranbindung für bandbreitenintensive Anwendungen
• 2 Paare Trockenkontakt-Digitaleingänge (DI) und 1 Alarmausgang Relais (DO)
• Vollständige TSN- & IEEE 1588v2-Unterstützung – deterministische Datenübertragung und präzise Zeitsynchronisation
• G.8032 & HSR/PRP Redundanz – kontinuierliche Netzwerkverfügbarkeit und schnelle Wiederherstellung
• Industrielles Design – robustes Aluminiumgehäuse IP30, Betriebstemperatur -40°C bis 70°C

Übersicht
Der 9561-8GP4XS-TSN ist ein verwalteter Industrial TSN Layer-3-Switch mit 8 x 10/100/1000BASE-T btPoE RJ45-Ports und 4 x 100/1G/10G SFP+ Uplinks. Er verfügt über einen RJ45-Konsolenport und einen USB-Port für Firmware‑Updates und Wartung. Für raue Industrieumgebungen ausgelegt, bietet er hohe Vibrations‑ und Stoßfestigkeit und einen weiten Betriebstemperaturbereich (-40°C bis 70°C). Das fortschrittliche btPoE (IEEE 802.3bt) liefert bis zu 90W pro Port und PoE-Management für Port‑Monitoring, Priorisierung und Zeitplanung.

Funktionen

• Präzise Zeitsteuerung und TSN-Unterstützung: Konform mit TSN-Protokollen (IEEE 802.1Qci, 802.1Qav, 802.1Qbv, 802.1Qbu, 802.1BR, IEEE 802.1CB, 802.1AS-2020 gPTP und IEEE 1588v2) zur Ermöglichung deterministischer Übertragung, präziser Synchronisation und robustem Traffic-Shaping.
• Erweiterte Redundanz und Zuverlässigkeit: Implementiert Ethernet-Ringschutz- und Redundanzprotokolle wie G.8032, IEC-62439-2 MRP, HSR und PRP für schnelle Wiederherstellung und hohe Verfügbarkeit.
• Umfassende Netzwerksicherheit: Beinhaltet IEEE 802.1X, TACACS, ACL, DHCP Snooping, ARP Inspection, BPDU Guard, Root Guard, IP Source Guard und MAC-Anti‑Spoofing zum Schutz vor unbefugtem Zugriff.
• Erweitertes Verkehrsmanagement und QoS: VLAN (IEEE 802.1Q), QinQ, IGMP Snooping/Filtering, MVLAN, QoS, Storm Control, Rate Limiting, Loop Detection, Port Isolation, SPAN/RSPAN/VSPAN und Inter‑VLAN‑Routing für feingranulare Bandbreitensteuerung.
• Energieeffizientes und intelligentes PoE‑Management: IEEE 802.3af/at/bt-konform, bis zu 90W pro Port, 360W Gesamtbudget, automatische Leistungsklassenerkennung, Priorisierung und Budgetsteuerung zur Optimierung der Verteilung.

Bestellinformationen
Modell: 9561-8GP4XS-TSN
Beschreibung: Layer 3 verwalteter 8 x 10/100/1000 btPoE RJ45 & 4 x 100/1G/10G SFP+ Industrial TSN Switch

Technische Daten

• Standards (ausgewählt): IEEE 802.3, IEEE 802.3u (100BASE-TX), IEEE 802.3ab (1000BASE-T), IEEE 802.3z (1000BASE-SX/LX), IEEE 802.3ae (10GBASE-SR/LR/ER), IEEE 802.3 Nway (Auto-negotiation), IEEE 802.3x (Flow Control), IEEE 802.3ad (Link Aggregation), IEEE 802.3af/at/bt (PoE/PoE+/bt, 4-Pair PoE Type 3/4), IEEE 802.3az (EEE), IEEE 802.1AB (LLDP), IEEE 802.1ad (QinQ), IEEE 802.1D/STP, IEEE 802.1w (RSTP), IEEE 802.1s (MSTP), IEEE 802.1p (CoS), IEEE 802.1Q (VLAN Tagging), IEEE 802.1X (Netzwerkzugangskontrolle), IEEE 1588v2 (PTP), IEEE 802.1AS, IEEE 802.1Qci/Qav/Qbv/Qbu/802.1CB und weitere TSN-bezogene Standards
• Schnittstellen - Ports: 8 × 10/100/1000 btPoE RJ45-Ports; 4 × 100/1G/10G SFP+ Slots; 1 × RS232 Konsolenport; 1 × USB-Port; 2 × Paare Trockenkontakt-Digitaleingänge (DI); 1 × Alarmausgang Relais (DO)
• LED-Panel: PWR, RPS, ALM, POST, 1000, 10G, LNK/ACT, PoE
• Strom - Eingangsspannung: Primäreingänge 48~57VDC; redundante Eingänge 48~57VDC
• Stromverbrauch: System: 19W; PoE Power Budget: 360W
• PoE: Unterstützt IEEE 802.3af/at/bt, bis zu 90W pro Port (btPoE), Gesamtbudget bis 360W, automatische Leistungsklassenerkennung, Priorisierung und Budgetkontrolle
• Mechanik & Umgebung - Gehäuse: Aluminium (IP30 Schutz)
• Betriebstemperatur: -40°C bis 70°C (-40°F bis 158°F)
• Lagerungstemperatur: -40°C bis 85°C (-40°F bis 185°F)
• Betriebsfeuchtigkeit: 5 bis 95% RH (nicht kondensierend)
• Lagerfeuchtigkeit: 5 bis 95% RH (nicht kondensierend)
• Gewicht: 1.590 g (3,51 lb)
• Abmessungen (BxHxT): 80 × 160 × 140,3 mm (3,15 × 6,30 × 5,52 in)
