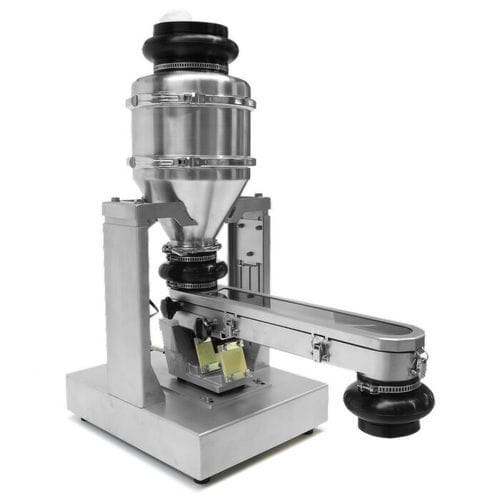

Gravimetrischer Beschicker VFD 100

KolbenVakuumVibration

Übersicht
Diese kompakte, funktionale Einheit ermöglicht die präzise Verwiegung und Dosierung von Pulvern, Granulaten und anderen frei fließenden Schüttgütern. Das modulare System ist für eine einfache Integration in verfahrenstechnische Anlagen und für die Kombination mit Vakuumförderanlagen ausgelegt und erzielt eine Dosiergenauigkeit im Gramm‑Bereich nach dem Loss‑in‑Weight‑Prinzip.

Hauptmerkmale

• Gewichtsgenaues Dosieren von Pulvern, Granulaten und anderen frei fließenden Schüttgütern (Genauigkeit: typischerweise einige Gramm).
• Integrierter Pufferbehälter mit Vibrationsförderer zur kontinuierlichen Entnahme und Dosierung.
• Kontinuierliche Nettogewichtsmessung durch integrierte Wägezelle nach dem Loss‑in‑Weight‑Konzept.
• Elektrischer Vibrationsantrieb mit stufenlos einstellbarer Förderrate; geeignet für Start‑Stop‑Betrieb ohne Nachlauf; energieeffizient und leise.
• Modularer Aufbau, leicht demontierbar für Reinigung; schonende Produktförderung.
• Förderrinne / Förderrohr in verschiedenen Längen und wahlweise in Edelstahl AISI 304 oder AISI 316 erhältlich.
• Clamp‑Anschlüsse und FDA‑zugelassene elastische Kompensatoren an Ein‑ und Auslauf.
• SPS optional zur Verarbeitung der Wägezellensignale und Steuerung der Dosierung; Integration in die Anlagen‑SPS möglich.
• Für den Einsatz im EX‑Bereich / ATEX geeignet.

Funktionsweise

• Die Wägezelle ermittelt kontinuierlich das Nettogewicht des Materials im Pufferbehälter und in der Förderrinne; das Steuerungssystem passt die Dosierung gemäß LIW‑Prinzip an.
• Bei großen Volumina wird die Dosierung zur Nachfüllung des Puffers zyklisch unterbrochen; das Gesamtgewicht ergibt sich aus der Summe der Zyklen.
• Pulver oder Schüttgut kann aus einem anderen Behälter oder per Vakuumförderung in den Puffer eingeführt werden; der Vibrationsförderer entnimmt kontinuierlich Material und überträgt es an die nachgeschaltete Station (z. B. Mischer).

Typische Komponenten / Hotspots

• Pufferbehälter
• Pistenvibrator
• Scheibenklappe
• Drosselrohr
• Gestell
• Rutsche (Förderrinne / geschlossene Zufuhrrutsche)
• Antrieb (Vibrationsantrieb)
• Wägeeinheit / Wägezelle (kontinuierliche Verwiegung)

Anwendungen / Branchen

• Chemische Industrie
• Pharmaindustrie
• Lebensmittelindustrie
• Kosmetikindustrie
• Alle Prozesse, die Kombinationen aus Vakuumförderung, Verwiegung und Dosierung von Pulvern/Granulaten erfordern

Systemintegration und hygienisches Design

• Modulares System für einfache Integration in verfahrenstechnische Anlagen und Kombination mit Vakuumförderanlagen.
• Materialien und Anschlüsse sind für hygienische Reinigung und Prozesskompatibilität ausgewählt (AISI 304 / AISI 316; Clamp‑Anschlüsse).

Merkmale / Technische Spezifikationen

• Modell: VFD 100
• Hersteller / Marke: Volkmann
• Wägeprinzip: integrierte Wägezelle, Loss‑in‑Weight (LIW)
• Genauigkeit: typischerweise einige Gramm (abhängig von der Anwendung)
• Antrieb: elektrisch betriebener Vibrationsförderer; stufenlos regelbare Förderleistung; geeignet für Start/Stop
• Materialien: Förderrinne / Rohr in Edelstahl AISI 304 oder AISI 316
• Anschlüsse: Clamp‑Anschlüsse; FDA‑zugelassene elastische Kompensatoren
• Steuerung: SPS verfügbar (integriert oder Integration in Anlagen‑SPS)
• Reinigung / Wartung: einfache Demontage und Montage für Reinigung
• Explosionsschutz: für ATEX / EX‑Anwendungen geeignet
• Integration: ausgelegt zur Kombination mit Vakuumförderung und nachgeschalteten Prozessstationen (z. B. Mischer)
